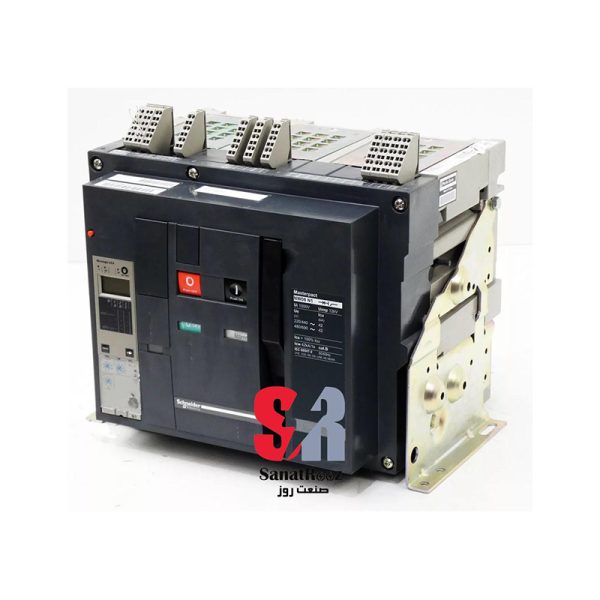

کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 100KA

باگارانتی
Circuit breaker frame, MasterPact NW40H2, 4000A, 100kA/440VAC 50/60Hz (Icu), 3 poles, fixed,
0
از 0 رای

0comments

شناسه محصول: NW40H23PML2EFHH
ویژگی های محصول
  • برند : : اشنایدر الکتریک
  • کد فنی (آسیا) : NW40H23PML2EFXX
  • کد فنی (ترکیه) : NW40H23PML2EFHH
  • کد فنی (اروپا) : 48093
  • کد فنی (قدیم) : NW40H23P2EF
  • رنگ بدنه : مشکی
+ اطلاعات بیشتر
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمب کالا باز نشده باشد.
GTIN: NW40H23PML2EFHH

تماس بگیرید

Date Updated: 25 شهریور 1403
Do you know a better price?
مرا اگاه کن


از طریق:
ثبت

محصولات مشابه

نقد و بررسی

کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 100KA

کلید هوایی اشنایدر مدل 48093 یکی از تجهیزات پیشرفته برای حفاظت از مدارهای الکتریکی در صنایع سنگین است. این کلید با پارت نامبرهای NW40H23P2EF، NW40H23PML2EFXX و NW40H23PML2EFHH عرضه می‌شود و با ظرفیت 4000 آمپر و سه پل، مناسب برای محیط‌های صنعتی پیچیده است. این کلید دارای قدرت قطع 100kA است که از تجهیزات حساس در برابر نوسانات ناگهانی جریان محافظت می‌کند.

مدل NW40H23P2EF به‌طور خاص برای بازارهای اروپا و خاورمیانه طراحی شده و با سیستم‌های حفاظتی پیشرفته، تجهیزات الکتریکی را از نوسانات جریان و اضافه‌بار محافظت می‌کند. این مدل به‌ویژه برای صنایعی که نیاز به حفاظت قوی دارند، مناسب است.

مدل NW40H23PML2EFXX برای بازارهای آمریکای شمالی بهینه شده و با استفاده از سیستم‌های حفاظتی مغناطیسی و حرارتی، از تجهیزات حساس در برابر نوسانات جریان و ولتاژ محافظت می‌کند. این مدل به دلیل عملکرد مطمئن در محیط‌های صنعتی سنگین بسیار کاربردی است.

مدل NW40H23PML2EFHH برای بازارهای آسیایی طراحی شده و با سیستم حفاظتی قوی خود، از تجهیزات حساس در برابر نوسانات ناگهانی محافظت می‌کند. این مدل به‌ویژه در صنایع نفت و گاز و پتروشیمی کاربرد گسترده‌ای دارد.

نمایش بیشتر - بستن

یکی از محصولات پیشرفته و پرقدرت شرکت اشنایدر الکتریک است. این کلید هوایی به‌منظور حفاظت از مدارهای الکتریکی در محیط‌های صنعتی سنگین و پیچیده طراحی شده است.  این کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 100KA با ظرفیت 4000 آمپر و قدرت قطع جریان تا 100kA، این کلید برای محافظت از تجهیزات حساس در برابر نوسانات ناگهانی جریان، اضافه‌بار و اتصال کوتاه ایده‌آل است.

کلیدهای هوایی سری NW به دلیل طراحی فیکس (ثابت) خود، نیاز به نگهداری و تعمیرات مکرر ندارند و نصب آن‌ها آسان است. کلید هوایی 4000 آمپر سری NW فیکس 100KA به‌ویژه در محیط‌های صنعتی پیچیده مانند پالایشگاه‌ها، نیروگاه‌ها و صنایع نفت و گاز کاربرد گسترده‌ای دارد. قدرت بالای قطع جریان و مقاومت در برابر شرایط دشوار محیطی، این کلید را به یکی از بهترین گزینه‌ها برای حفاظت از سیستم‌های توزیع برق در صنایع مختلف تبدیل کرده است.

عملکرد و ویژگی‌های کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 100KA

این کلید هوایی با استفاده از سیستم‌های حفاظتی پیشرفته مانند حفاظت مغناطیسی و حرارتی، به‌خوبی از مدارهای الکتریکی در برابر نوسانات جریان و دمای بالا محافظت می‌کند. توانایی قطع جریان‌های بالا تا 100kA این کلید را به گزینه‌ای ایده‌آل برای محیط‌های صنعتی سنگین تبدیل کرده است. همچنین، طراحی فیکس این کلید به کاربران اجازه می‌دهد که به‌راحتی آن را نصب کنند و نیازی به جابجایی‌های مکرر وجود ندارد.

این کلید هوایی به دلیل طراحی مهندسی دقیق و بهینه، عملکرد بی‌نقصی در شرایط دشوار محیطی دارد. به‌ویژه در محیط‌هایی که نیاز به حفاظت پیشرفته و دقیق از تجهیزات حساس دارند، مانند نیروگاه‌ها و صنایع پتروشیمی، این کلید هوایی انتخاب مناسبی است. عملکرد این کلید از نظر قابلیت اعتماد و کارایی بسیار بالا بوده و در شرایط صنعتی سخت به‌خوبی عمل می‌کند.

پارت نامبرهای مختلف کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 100KA

این کلید هوایی در مدل‌ها و پارت نامبرهای مختلف برای بازارهای جهانی عرضه شده است که هر کدام بر اساس نیازهای خاص صنایع و استانداردهای مربوطه طراحی شده‌اند. در ادامه به برخی از پارت نامبرهای مهم این کلید اشاره می‌کنیم:

  1. NW40H23P2EF: این مدل برای بازارهای اروپا و خاورمیانه طراحی شده است. سیستم‌های حفاظتی مغناطیسی و حرارتی پیشرفته در این مدل باعث محافظت مدارهای حساس در برابر نوسانات ناگهانی جریان و اضافه‌بار می‌شود. این مدل به‌ویژه برای محیط‌های صنعتی سنگین که نیاز به حفاظت دقیق و پیشرفته دارند، بسیار مناسب است.
  2. NW40H23PML2EFXX: این مدل برای بازارهای آمریکای شمالی طراحی شده است. سیستم حفاظتی مغناطیسی و حرارتی این مدل به‌طور خاص برای محافظت از تجهیزات حساس در برابر نوسانات جریان و ولتاژ بهینه شده است. این مدل به دلیل قدرت بالا و قابلیت اطمینان زیاد در محیط‌های صنعتی سنگین و پیچیده مانند پتروشیمی و نیروگاه‌ها بسیار کارآمد است.
  3. NW40H23PML2EFHH: این مدل برای بازارهای آسیایی طراحی شده است و با استفاده از سیستم‌های حفاظتی قدرتمند، از تجهیزات الکتریکی در برابر نوسانات جریان و ولتاژ محافظت می‌کند. این مدل به‌ویژه برای محیط‌های صنعتی پیچیده مانند صنایع نفت و گاز، پتروشیمی و تولید انرژی مناسب است.



در ادامه این جدول شامل تمامی مشخصات و اطلاعات فنی مربوط به کلید هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 100KA است:



مشخصات توضیحات
محدوده MasterPact NW
نام محصول MasterPact NW40H2
نوع محصول قطع‌کننده مدار (Circuit Breaker)
کاربرد دستگاه حفاظت توزیع قدرت
تعداد پل‌ها 3 پل (3P)
واحد کنترلی بدون واحد کنترل
جریان نامی [In] 4000 آمپر در 40 درجه سانتی‌گراد
نوع عملکرد H2 با قدرت قطع 100kA در 440 ولت AC
ولتاژ عملیاتی نامی [Ue] 690 ولت AC 50/60 هرتز
قابلیت ایزولاسیون بله، مطابق با استاندارد EN/IEC 60947-2
دسته‌بندی انتخاب‌پذیری دسته B
نوع کنترل دکمه فشاری (Push-button)
حالت نصب فیکس (ثابت)
ظرفیت قطع نهایی [Icu] 100kA در 220/415 ولت AC، 100kA در 440 ولت AC، 85kA در 525 ولت AC، 85kA در 690 ولت AC
ظرفیت قطع سرویس [Ics] 100kA در 220/415 ولت AC، 100kA در 440 ولت AC، 85kA در 525 ولت AC، 85kA در 690 ولت AC
ظرفیت تحمل کوتاه مدت [Icw] 85kA برای 1 ثانیه، 75kA برای 3 ثانیه
ظرفیت قطع اتصال کوتاه [Icm] 220kA در 220/415 ولت AC، 187kA در 440 ولت AC، 187kA در 525 ولت AC، 187kA در 690 ولت AC
رتبه سنسور 2000 آمپر، 4000 آمپر
ولتاژ عایق‌بندی نامی [Ui] 1000 ولت AC 50/60 هرتز
ولتاژ تحملی ضربه [Uimp] 12 کیلوولت
اتلاف توان [W] 650 وات
حداکثر زمان قطع 25 میلی‌ثانیه
حداکثر زمان پاسخ‌دهی بسته شدن 70 میلی‌ثانیه
پشتیبانی نصب نصب پشتی و ریل
اتصال از بالا پشت (عقب)
اتصال از پایین پشت (عقب)
فاصله اتصال 150 میلی‌متر
دوام مکانیکی 10000 سیکل بدون نیاز به نگهداری، 20000 سیکل با نگهداری
دوام الکتریکی 5000 سیکل در 440 ولت AC و 2500 سیکل در 690 ولت AC بدون نیاز به نگهداری مطابق با EN/IEC 60947-2
ابعاد ارتفاع: 352 میلی‌متر، عرض: 422 میلی‌متر، عمق: 297 میلی‌متر
وزن خالص 50 کیلوگرم
استانداردها EN/IEC 60947-1، EN/IEC 60947-2
درجه حفاظتی IP IP30 مطابق با استاندارد IEC 60529
درجه آلودگی درجه 4 مطابق با استاندارد IEC 60664-1
دمای کاربری محیط -25 تا 70 درجه سانتی‌گراد
دمای نگهداری محیط -40 تا 85 درجه سانتی‌گراد
ارتفاع عملیاتی 0 تا 2000 متر بدون کاهش عملکرد، 2000 تا 5000 متر با کاهش عملکرد
نوع بسته‌بندی تعداد واحد: 1، ابعاد بسته: 30.5 × 29.5 × 37.5 سانتی‌متر، وزن: 47.251 کیلوگرم
محصول سبز (Green Premium) بله
مطابقت با RoHS بله، بدون جیوه و بسته‌بندی پایدار
California Proposition 65 هشدار به دلیل وجود مواد شیمیایی DINP و DIDP که ممکن است باعث آسیب شوند
گارانتی 18 ماه





نقاط قوت کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 100KA

  1. قدرت قطع بالا: یکی از مهم‌ترین ویژگی‌های این کلید هوایی، توانایی قطع جریان‌های بالا تا 100kA است. این ویژگی باعث می‌شود که تجهیزات حساس در برابر نوسانات جریان و اضافه‌بار محافظت شده و از آسیب‌های احتمالی جلوگیری شود.
  2. دوام و پایداری بالا: این کلید هوایی با استفاده از مواد باکیفیت و طراحی دقیق و مهندسی ساخته شده است. دوام و پایداری بالای این کلید به افزایش طول عمر تجهیزات کمک می‌کند و نیاز به تعمیرات مکرر را کاهش می‌دهد.
  3. حفاظت پیشرفته: سیستم‌های حفاظتی مغناطیسی و حرارتی این کلید، از مدارهای الکتریکی در برابر نوسانات جریان، اضافه‌بار و دمای بالا محافظت می‌کنند. این ویژگی باعث افزایش ایمنی و کاهش خطرات ناشی از نوسانات جریان می‌شود.
  4. نصب و نگهداری آسان: طراحی فیکس این کلید، نصب و نگهداری آن را بسیار ساده و کم‌هزینه می‌کند. کاربران می‌توانند به‌راحتی این کلید را نصب کنند و نیازی به جابجایی‌های مکرر یا تعمیرات پیچیده ندارند.
  5. سازگاری با استانداردهای جهانی: این کلید هوایی با استانداردهای بین‌المللی مانند EN/IEC 60947 سازگار است. این سازگاری باعث می‌شود که کلید در محیط‌های صنعتی مختلف به‌خوبی عمل کند و محافظت مطمئنی ارائه دهد.

نقاط ضعف کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 100KA

  1. هزینه بالا: به دلیل استفاده از تکنولوژی‌های پیشرفته و مواد باکیفیت، این کلید هوایی هزینه بالاتری نسبت به مدل‌های ساده‌تر دارد. این امر ممکن است برای برخی از صنایع کوچک‌تر چالش‌برانگیز باشد.
  2. نیاز به نگهداری تخصصی: هرچند نصب این کلید ساده است، اما به دلیل سیستم‌های حفاظتی پیچیده آن، نیاز به سرویس‌های دوره‌ای توسط تکنسین‌های متخصص دارد. این موضوع می‌تواند هزینه‌های نگهداری را افزایش دهد.
  3. ابعاد بزرگ: به دلیل ویژگی‌های پیشرفته و قدرت بالای این کلید، ابعاد آن نسبتاً بزرگ است و ممکن است در برخی محیط‌های صنعتی فضای بیشتری را اشغال کند.

کاربردهای کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 100KA

این کلید هوایی در محیط‌های صنعتی سنگین و پیچیده کاربرد گسترده‌ای دارد. برخی از کاربردهای اصلی این کلید عبارتند از:

  • صنایع نفت و گاز: در این صنایع، نوسانات جریان و ولتاژ می‌تواند به تجهیزات حساس آسیب برساند. کلید هوایی اشنایدر با قدرت قطع بالا و سیستم‌های حفاظتی پیشرفته، از این تجهیزات در برابر نوسانات جریان محافظت می‌کند و به حفظ ایمنی سیستم‌های الکتریکی کمک می‌کند.
  • صنایع پتروشیمی: در محیط‌های پتروشیمی که نوسانات جریان و دما زیاد است، این کلید هوایی به‌طور مؤثر از سیستم‌های برقی محافظت کرده و به بهبود عملکرد آن‌ها کمک می‌کند.
  • نیروگاه‌ها و تولید انرژی: کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 100KA در بخش‌های تولید و توزیع انرژی نیز کاربرد دارد. قدرت قطع بالای این کلید به حفاظت از تجهیزات حساس کمک می‌کند و مانع از خرابی‌های ناشی از نوسانات جریان می‌شود.



بزرگترین تأمین‌کننده تجهیزات برق صنعت و ساختمان در ایران

شرکت صنعت روز یکی از بزرگترین و معتبرترین تأمین‌کنندگان تجهیزات برق صنعتی در ایران است که محصولات اشنایدر الکتریک از جمله کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 100KA را با بهترین قیمت و تضمین اصالت به مشتریان خود ارائه می‌دهد.

توضیحات تکمیلی

کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 100KA
مشخصات دیگر
برند :

اشنایدر الکتریک

کد فنی (آسیا)

NW40H23PML2EFXX

کد فنی (ترکیه)

NW40H23PML2EFHH

کد فنی (اروپا)

48093

کد فنی (قدیم)

NW40H23P2EF

رنگ بدنه

مشکی

جنس بدنه

پلی کربنات فشرده

گارانتی

گارانتی 18 ماهه شرکتی معتبر

کشور سازنده

فرانسه

وزن کالا

50 کیلوگرم
