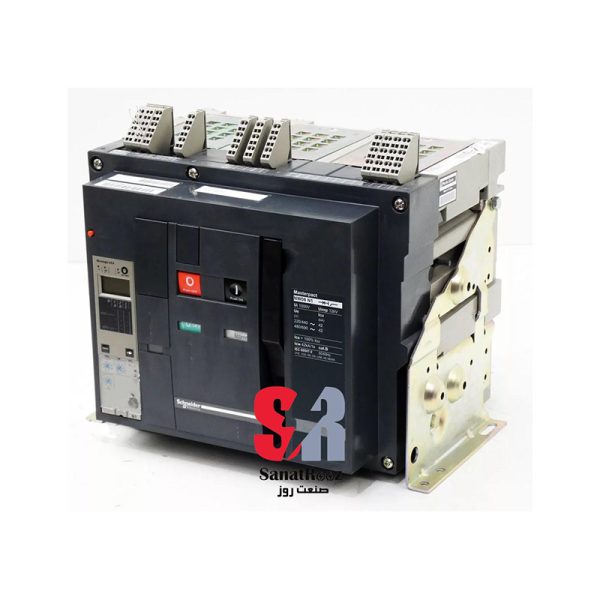

کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 65KAکلید هوایی اشنایدر مدل 48092 یکی از بهترین گزینه‌ها برای حفاظت از مدارهای الکتریکی در محیط‌های صنعتی پیچیده است. این کلید با پارت نامبرهای NW40H13P2EF، NW40H13PML2EFXX و NW40H13PML2EFHH عرضه می‌شود و دارای ظرفیت 4000 آمپر و سه پل است. این کلید با قدرت قطع 65kA به‌طور خاص برای محافظت از تجهیزات حساس در برابر نوسانات جریان و اضافه‌بار طراحی شده است.
یکی از محصولات برجسته و قدرتمند شرکت اشنایدر الکتریک است که برای حفاظت از مدارهای الکتریکی در محیط‌های صنعتی پیچیده و پرچالش طراحی شده است. این کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 65KA با ظرفیت 4000 آمپر و توانایی قطع جریان تا 65kA، به‌طور خاص برای محیط‌هایی که نیاز به حفاظت دقیق از مدارها در برابر نوسانات جریان و اضافه‌بار دارند، تولید شده است.
سری NW فیکس با طراحی ثابت (فیکس) عرضه می‌شود که این امر نصب و نگهداری آن را بسیار آسان و بدون نیاز به تنظیمات مکرر می‌کند. این کلید هوایی یکی از انتخاب‌های مطمئن برای محیط‌های صنعتی سنگین مانند نیروگاه‌ها، پالایشگاه‌ها و صنایع نفت و گاز است که نیاز به حفاظت بالا دارند. قدرت بالای قطع جریان و مقاومت در شرایط سخت محیطی، این کلید را به یکی از گزینه‌های اصلی برای حفاظت از تجهیزات حساس و پیچیده تبدیل کرده است.
عملکرد و ویژگی‌های کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 65KA
کلید هوایی اشنایدر 4000 آمپر سری NW فیکس 65KA مجهز به سیستم‌های حفاظتی پیشرفته‌ای است که شامل حفاظت‌های مغناطیسی و حرارتی است. این سیستم‌ها از مدارهای الکتریکی در برابر نوسانات ناگهانی جریان، اضافه‌بار و جریان‌های غیرعادی محافظت می‌کنند. توانایی قطع جریان‌های بالا تا 65kA باعث می‌شود که این کلید یکی از بهترین گزینه‌ها برای محیط‌های صنعتی سنگین باشد.
این کلید هوایی با طراحی ثابت، نصب آسانی دارد و به دلیل قدرت بالای قطع جریان، نیاز به جابجایی‌های مکرر ندارد. همچنین، طراحی بهینه این کلید باعث می‌شود که برای محیط‌های صنعتی سنگین مانند پتروشیمی، صنایع نفت و گاز، و تولید انرژی مناسب باشد. این کلید از نظر قابلیت اطمینان و کارایی در شرایط دشوار محیطی، یکی از انتخاب‌های برتر برای حفاظت از تجهیزات حساس صنعتی است.
پارت نامبرهای مختلف کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 65KA
کلید هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 65KA در مدل‌ها و پارت نامبرهای مختلفی برای بازارهای جهانی عرضه می‌شود. هر مدل و پارت نامبر با توجه به نیازهای خاص صنایع و استانداردهای بین‌المللی طراحی شده است. برخی از پارت نامبرهای مهم این کلید عبارتند از:
- NW40H13P2EF: این مدل به‌طور خاص برای بازارهای اروپا و خاورمیانه طراحی شده است. این کلید با سیستم‌های حفاظتی پیشرفته از مدارهای حساس در برابر نوسانات جریان و اضافه‌بار محافظت می‌کند. مدل NW40H14P2EF به‌ویژه برای محیط‌های صنعتی پیچیده که نیاز به حفاظت دقیق و مطمئن دارند، بسیار مناسب است.
- NW40H13PML2EFXX: این مدل برای بازارهای آمریکای شمالی طراحی شده است و با استفاده از سیستم‌های حفاظتی حرارتی و مغناطیسی، از تجهیزات حساس در برابر نوسانات جریان و ولتاژ محافظت می‌کند. این مدل برای محیط‌های صنعتی سنگین مانند پالایشگاه‌ها و کارخانه‌های تولیدی بزرگ بسیار مناسب است.
- NW40H13PML2EFHH: این مدل برای بازارهای آسیایی طراحی شده است و به دلیل ویژگی‌های حفاظتی پیشرفته، از تجهیزات حساس در برابر نوسانات جریان و دمای بالا محافظت می‌کند. این مدل به‌ویژه برای محیط‌های پیچیده‌ای مانند صنایع نفت و گاز و پتروشیمی کاربرد دارد.
در ادامه این جدول شامل تمامی مشخصات و اطلاعات فنی مربوط به کلید هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 65KA است:
| مشخصات | توضیحات |
|---|---|
| محدوده | MasterPact NW |
| نام محصول | MasterPact NW40H1 |
| نوع محصول | قطع‌کننده مدار (Circuit Breaker) |
| کاربرد دستگاه | حفاظت توزیع قدرت |
| تعداد پل‌ها | 3 پل (3P) |
| واحد کنترلی | بدون واحد کنترل |
| جریان نامی [In] | 4000 آمپر در 40 درجه سانتی‌گراد |
| نوع عملکرد | H1 با قدرت قطع 65kA در 440 ولت AC |
| ولتاژ عملیاتی نامی [Ue] | 690 ولت AC 50/60 هرتز |
| قابلیت ایزولاسیون | بله، مطابق با استاندارد EN/IEC 60947-2 |
| دسته‌بندی انتخاب‌پذیری | دسته B |
| نوع کنترل | دکمه فشاری (Push-button) |
| حالت نصب | فیکس (ثابت) |
| ظرفیت قطع نهایی [Icu] | 65kA در 220/415 ولت AC، 65kA در 440 ولت AC، 65kA در 525 ولت AC، 65kA در 690 ولت AC |
| ظرفیت قطع سرویس [Ics] | 65kA در 220/415 ولت AC، 65kA در 440 ولت AC، 65kA در 525 ولت AC، 65kA در 690 ولت AC |
| ظرفیت تحمل کوتاه مدت [Icw] | 65kA برای 1 ثانیه، 65kA برای 3 ثانیه |
| ظرفیت قطع اتصال کوتاه [Icm] | 143kA در 220/415 ولت AC، 143kA در 440 ولت AC، 143kA در 525 ولت AC، 143kA در 690 ولت AC |
| رتبه سنسور | 2000 آمپر، 4000 آمپر |
| ولتاژ عایق‌بندی نامی [Ui] | 1000 ولت AC 50/60 هرتز |
| ولتاژ تحملی ضربه [Uimp] | 12 کیلوولت |
| اتلاف توان [W] | 650 وات |
| حداکثر زمان قطع | 25 میلی‌ثانیه |
| حداکثر زمان پاسخ‌دهی بسته شدن | 70 میلی‌ثانیه |
| پشتیبانی نصب | نصب پشتی و ریل |
| اتصال از بالا | پشت (عقب) |
| اتصال از پایین | پشت (عقب) |
| فاصله اتصال | 150 میلی‌متر |
| دوام مکانیکی | 10000 سیکل بدون نیاز به نگهداری، 20000 سیکل با نگهداری |
| دوام الکتریکی | 5000 سیکل در 440 ولت AC و 2500 سیکل در 690 ولت AC بدون نیاز به نگهداری مطابق با EN/IEC 60947-2 |
| ابعاد | ارتفاع: 352 میلی‌متر، عرض: 422 میلی‌متر، عمق: 297 میلی‌متر |
| وزن خالص | 50 کیلوگرم |
| استانداردها | EN/IEC 60947-1، EN/IEC 60947-2 |
| درجه حفاظتی IP | IP30 مطابق با استاندارد IEC 60529 |
| درجه آلودگی | درجه 4 مطابق با استاندارد IEC 60664-1 |
| دمای کاربری محیط | -25 تا 70 درجه سانتی‌گراد |
| دمای نگهداری محیط | -40 تا 85 درجه سانتی‌گراد |
| ارتفاع عملیاتی | 0 تا 2000 متر بدون کاهش عملکرد، 2000 تا 5000 متر با کاهش عملکرد |
| نوع بسته‌بندی | تعداد واحد: 1، ابعاد بسته: 30.5 × 29.5 × 37.5 سانتی‌متر، وزن: 47.251 کیلوگرم |
| محصول سبز (Green Premium) | بله |
| مطابقت با RoHS | بله، بدون جیوه و بسته‌بندی پایدار |
| California Proposition 65 | هشدار به دلیل وجود مواد شیمیایی DINP و DIDP که ممکن است باعث آسیب شوند |
| گارانتی | 18 ماه |
نقاط قوت کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 65KA
- قدرت قطع بالا: توانایی قطع جریان‌های بالا تا 65kA از مهم‌ترین نقاط قوت این کلید هوایی است. این ویژگی باعث می‌شود که تجهیزات حساس در برابر نوسانات شدید جریان به‌خوبی محافظت شوند و خطرات احتمالی کاهش یابد.
- دوام و پایداری بالا: کلید هوایی اشنایدر با استفاده از مواد باکیفیت و طراحی دقیق ساخته شده است که دوام و پایداری بالایی دارد. این ویژگی به افزایش طول عمر تجهیزات کمک می‌کند و نیاز به تعمیرات مکرر را کاهش می‌دهد.
- حفاظت پیشرفته: سیستم‌های حفاظتی مغناطیسی و حرارتی این کلید، از مدارهای الکتریکی در برابر نوسانات جریان، اضافه‌بار و دمای بالا محافظت می‌کنند. این ویژگی باعث افزایش ایمنی و عملکرد تجهیزات می‌شود.
- نصب و نگهداری آسان: طراحی فیکس این کلید، نصب و نگهداری آن را بسیار ساده و کم‌هزینه می‌کند. کاربران می‌توانند این کلید را به‌راحتی نصب کنند و نیازی به جابجایی‌های مکرر ندارند.
- سازگاری با استانداردهای جهانی: این کلید هوایی با استانداردهای بین‌المللی مانند EN/IEC 60947 سازگار است که این سازگاری باعث می‌شود این کلید در محیط‌های صنعتی مختلف به‌خوبی عمل کند و حفاظت مطمئنی ارائه دهد.
نقاط ضعف کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 65KA
- هزینه بالا: یکی از نقاط ضعف این کلید هوایی، هزینه بالای آن است. به دلیل استفاده از تکنولوژی‌های پیشرفته و مواد باکیفیت، این کلید قیمت بالاتری نسبت به مدل‌های ساده‌تر دارد که ممکن است برای صنایع کوچک‌تر چالش‌برانگیز باشد.
- نیاز به نگهداری تخصصی: هرچند نصب این کلید ساده است، اما به دلیل سیستم‌های حفاظتی پیچیده آن، نیاز به سرویس‌های دوره‌ای توسط تکنسین‌های متخصص دارد. این موضوع ممکن است هزینه‌های نگهداری را افزایش دهد.
- ابعاد بزرگ: به دلیل ویژگی‌های پیشرفته و قدرت بالای این کلید، ابعاد آن نسبتاً بزرگ است و ممکن است در برخی محیط‌های صنعتی فضای بیشتری را اشغال کند.
کاربردهای کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 65KA
کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 65KA به‌طور گسترده در محیط‌های صنعتی سنگین و پیچیده مورد استفاده قرار می‌گیرد. برخی از کاربردهای اصلی این کلید هوایی عبارتند از:
- صنایع نفت و گاز: در این صنایع، نوسانات جریان و ولتاژ می‌تواند به تجهیزات حساس آسیب برساند. کلید هوایی اشنایدر با قدرت قطع بالا و سیستم‌های حفاظتی پیشرفته، از این تجهیزات در برابر نوسانات جریان محافظت می‌کند و به حفظ ایمنی سیستم‌های الکتریکی کمک می‌کند.
- صنایع پتروشیمی: در محیط‌های پتروشیمی که نوسانات جریان و دما زیاد است، این کلید هوایی به‌طور مؤثر از سیستم‌های برقی محافظت کرده و به بهبود عملکرد آن‌ها کمک می‌کند.
- نیروگاه‌ها و تولید انرژی: کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 65KA در بخش‌های تولید و توزیع انرژی نیز کاربرد دارد. قدرت قطع بالای این کلید به حفاظت از تجهیزات حساس کمک می‌کند و مانع از خرابی‌های ناشی از نوسانات جریان می‌شود.
بزرگترین تأمین‌کننده تجهیزات برق صنعت و ساختمان در ایران
شرکت صنعت روز یکی از بزرگترین و معتبرترین تأمین‌کنندگان تجهیزات برق صنعتی در ایران است که محصولات اشنایدر الکتریک از جمله کليد هوایی اشنایدر 4000 آمپر سه پل سری NW فیکس 65KA را با بهترین قیمت و تضمین اصالت به مشتریان خود ارائه می‌دهد.
