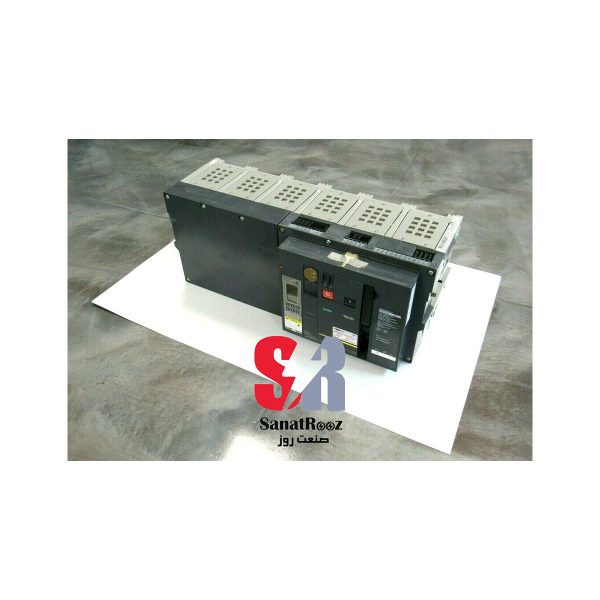

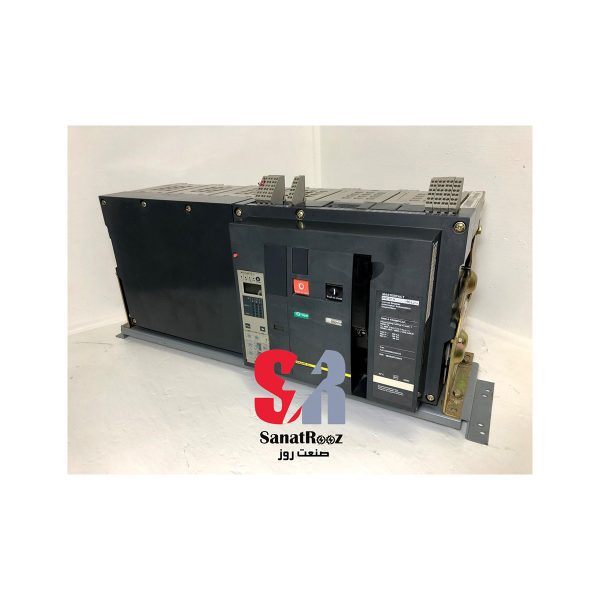

کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 100KA

باگارانتی
Circuit breaker frame, MasterPact NW50H1, 5000A, 100kA/440VAC 50/60Hz (Icu), 3 poles, fixed,
0
از 0 رای

0comments

شناسه محصول: NW50H13PML2EFHH
ویژگی های محصول
  • برند : : اشنایدر الکتریک
  • کد فنی (آسیا) : NW50H13PML2EFXX
  • کد فنی (ترکیه) : NW50H13PML2EFHH
  • کد فنی (اروپا) : 48112
  • کد فنی (قدیم) : NW50H13P2EF
  • رنگ بدنه : مشکی
+ اطلاعات بیشتر
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمب کالا باز نشده باشد.
GTIN: NW50H13PML2EFHH

تماس بگیرید

Date Updated: 24 شهریور 1403
Do you know a better price?
مرا اگاه کن


از طریق:
ثبت

محصولات مشابه

نقد و بررسی

کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 100KA

کلید هوایی اشنایدر مدل 48112 یکی از پیشرفته‌ترین تجهیزات برای حفاظت از مدارهای الکتریکی در محیط‌های صنعتی سنگین است.

این کلید با پارت نامبرهای NW50H13P2EF، NW50H13PML2EFXX، NW50H13PML2EFHH و همچنین پارت نامبرهای NW50H13P2EFVV، NW50H13PML2EFXXVV و NW50H13PML2EFHHVV عرضه می‌شود. این کلید با ظرفیت 5000 آمپر و سه پل، به‌طور خاص برای محیط‌های صنعتی پیچیده طراحی شده است. با قدرت قطع 100kA، این کلید از تجهیزات حساس در برابر نوسانات جریان و اضافه‌بار محافظت می‌کند.

مدل NW50H13P2EF و NW50H13P2EFVV برای بازارهای اروپا و خاورمیانه طراحی شده و با سیستم‌های حفاظتی پیشرفته از تجهیزات الکتریکی در برابر نوسانات ناگهانی و اضافه‌بار محافظت می‌کند.

مدل NW50H13PML2EFXX و NW50H13PML2EFXXVV برای بازارهای آمریکای شمالی بهینه شده و با سیستم‌های حفاظتی مغناطیسی و حرارتی، از تجهیزات حساس در برابر نوسانات جریان و ولتاژ محافظت می‌کنند. این مدل‌ها به دلیل مقاومت و قابلیت اطمینان بالا، در محیط‌های صنعتی سنگین بسیار مؤثر هستند.

مدل NW50H13PML2EFHH و NW50H13PML2EFHHVV برای بازارهای آسیایی طراحی شده و با سیستم حفاظتی قدرتمند، از تجهیزات حساس در برابر نوسانات ناگهانی جریان و ولتاژ محافظت می‌کنند. این مدل‌ها به‌ویژه برای محیط‌های صنعتی پیچیده و حساس مانند پتروشیمی و نیروگاه‌ها مناسب هستند.

نمایش بیشتر - بستن

 یکی از پیشرفته‌ترین و قدرتمندترین تجهیزات شرکت اشنایدر الکتریک است که برای محافظت از مدارهای الکتریکی در محیط‌های صنعتی پیچیده و سنگین طراحی شده است. این کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 100KA با ظرفیت 5000 آمپر و قدرت قطع جریان تا 100kA، یکی از بهترین گزینه‌ها برای محافظت از تجهیزات حساس در برابر نوسانات جریان، اضافه‌بار و اتصال کوتاه محسوب می‌شود.

سری NW فیکس کلیدهای اشنایدر به دلیل طراحی ثابت (فیکس) خود شناخته شده‌اند و نصب و نگهداری آن‌ها به دلیل عدم نیاز به تنظیمات مکرر بسیار ساده است. این کلید هوایی به‌ویژه برای محیط‌های صنعتی مانند پالایشگاه‌ها، نیروگاه‌ها، و صنایع نفت و گاز طراحی شده است. با توجه به قدرت بالای قطع جریان و مقاومت در برابر شرایط دشوار محیطی، این کلید یکی از گزینه‌های اصلی برای حفاظت از سیستم‌های توزیع برق صنعتی است.

عملکرد و ویژگی‌های کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 100KA

کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 100KA به سیستم‌های حفاظتی پیشرفته‌ای مانند حفاظت مغناطیسی و حرارتی مجهز است که از مدارهای الکتریکی در برابر نوسانات ناگهانی جریان، اضافه‌بار و دمای بالا محافظت می‌کند. توانایی قطع جریان تا 100kA باعث شده است که این کلید برای محیط‌های صنعتی پیچیده و سنگین گزینه‌ای ایده‌آل باشد.

این کلید با طراحی ثابت، نصب ساده‌ای دارد و نیاز به جابجایی‌های مکرر ندارد. طراحی بهینه و مهندسی پیشرفته این کلید باعث شده است تا در محیط‌های صنعتی سنگین مانند پتروشیمی، صنایع نفت و گاز، و تولید انرژی عملکرد بی‌نقصی داشته باشد. قابلیت اعتماد بالای این کلید در شرایط دشوار محیطی، یکی از نقاط قوت اصلی آن است.

پارت نامبرهای مختلف کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 100KA

این کلید هوایی در مدل‌ها و پارت نامبرهای مختلف برای بازارهای جهانی عرضه می‌شود که هرکدام با توجه به نیازهای خاص صنایع و استانداردهای مربوطه طراحی شده‌اند. در ادامه به برخی از پارت نامبرهای مهم این کلید اشاره می‌کنیم:

  1. NW50H13P2EF: این مدل به‌طور خاص برای بازارهای اروپا و خاورمیانه طراحی شده است. سیستم‌های حفاظتی مغناطیسی و حرارتی پیشرفته این مدل از مدارهای حساس در برابر نوسانات ناگهانی جریان و اضافه‌بار محافظت می‌کند. این مدل به‌ویژه برای محیط‌های صنعتی سنگین که نیاز به حفاظت دقیق دارند، بسیار مناسب است.
  2. NW50H13PML2EFXX: این مدل برای بازارهای آمریکای شمالی طراحی شده است. سیستم حفاظتی این مدل به‌طور خاص برای محافظت از تجهیزات حساس در برابر نوسانات جریان و ولتاژ بهینه شده است. این مدل به دلیل قدرت بالا و قابلیت اطمینان زیاد در محیط‌های صنعتی سنگین و پیچیده مانند پتروشیمی و نیروگاه‌ها بسیار کارآمد است.
  3. NW50H13PML2EFHH: این مدل برای بازارهای آسیایی طراحی شده است و با استفاده از سیستم‌های حفاظتی قدرتمند، از تجهیزات الکتریکی در برابر نوسانات جریان و دمای بالا محافظت می‌کند. این مدل به‌ویژه برای محیط‌های صنعتی پیچیده مانند صنایع نفت و گاز، پتروشیمی و تولید انرژی مناسب است.



پارت نامبرهای VV

پارت نامبرهای VV نیز به‌طور خاص کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 100KA برای بازارهای خاصی طراحی شده‌اند که شامل موارد زیر است:

  • NW50H13P2EFVV: مناسب برای اروپا و خاورمیانه با ویژگی‌های حفاظتی خاص.
  • NW50H13PML2EFXXVV: طراحی شده برای بازار آمریکای شمالی با سیستم‌های حفاظتی پیشرفته.
  • NW50H13PML2EFHHVV: برای بازارهای آسیایی و محیط‌های صنعتی سخت.



در ادامه این جدول شامل تمامی مشخصات و اطلاعات فنی مربوط به کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 100KA است:



مشخصات توضیحات
محدوده MasterPact NW
نام محصول MasterPact NW50H1
نوع محصول قطع‌کننده مدار (Circuit Breaker)
کاربرد دستگاه حفاظت توزیع قدرت
تعداد پل‌ها 3 پل (3P)
واحد کنترلی بدون واحد کنترل
جریان نامی [In] 5000 آمپر در 40 درجه سانتی‌گراد
نوع عملکرد H1 با قدرت قطع 100kA در 440 ولت AC
ولتاژ عملیاتی نامی [Ue] 690 ولت AC 50/60 هرتز
قابلیت ایزولاسیون بله، مطابق با استاندارد EN/IEC 60947-2
دسته‌بندی انتخاب‌پذیری دسته B
نوع کنترل دکمه فشاری (Push-button)
ظرفیت قطع نهایی [Icu] 100kA در 220/415 ولت AC، 100kA در 440 ولت AC، 100kA در 525 ولت AC، 100kA در 690 ولت AC
ظرفیت قطع سرویس [Ics] 100kA در 220/415 ولت AC، 100kA در 440 ولت AC، 100kA در 525 ولت AC، 100kA در 690 ولت AC
ظرفیت تحمل کوتاه مدت [Icw] 100kA برای 1 ثانیه، 100kA برای 3 ثانیه
ظرفیت قطع اتصال کوتاه [Icm] 220kA در 220/415 ولت AC، 220kA در 440 ولت AC، 220kA در 525 ولت AC، 220kA در 690 ولت AC
رتبه سنسور 2500 آمپر، 5000 آمپر
ولتاژ عایق‌بندی نامی [Ui] 1000 ولت AC 50/60 هرتز
ولتاژ تحملی ضربه [Uimp] 12 کیلوولت
اتلاف توان [W] 660 وات
حداکثر زمان قطع 25 میلی‌ثانیه
حداکثر زمان پاسخ‌دهی بسته شدن 80 میلی‌ثانیه
پشتیبانی نصب نصب پشتی و ریل
اتصال از بالا پشت (عقب)
اتصال از پایین پشت (عقب)
فاصله اتصال 230 میلی‌متر
دوام مکانیکی 10000 سیکل با نگهداری، 5000 سیکل بدون نگهداری
دوام الکتریکی 1500 سیکل در 440 ولت AC 50/60 هرتز، بدون نیاز به نگهداری مطابق با EN/IEC 60947-2
ابعاد ارتفاع: 352 میلی‌متر، عرض: 767 میلی‌متر، عمق: 297 میلی‌متر
وزن خالص 120 کیلوگرم
استانداردها EN/IEC 60947-1، EN/IEC 60947-2
درجه حفاظتی IP IP30 مطابق با استاندارد IEC 60529
درجه آلودگی درجه 4 مطابق با استاندارد IEC 60664-1
دمای کاربری محیط -25 تا 70 درجه سانتی‌گراد
دمای نگهداری محیط -40 تا 85 درجه سانتی‌گراد
ارتفاع عملیاتی 0 تا 2000 متر بدون کاهش عملکرد، 2000 تا 5000 متر با کاهش عملکرد
نوع بسته‌بندی تعداد واحد: 1، ابعاد بسته: 75 × 75 × 120 سانتی‌متر، وزن بسته: 133.411 کیلوگرم
محصول سبز (Green Premium) بله
مطابقت با RoHS بله، بدون جیوه و بسته‌بندی پایدار
California Proposition 65 هشدار به دلیل وجود مواد شیمیایی DINP و DIDP که ممکن است باعث آسیب شوند
گارانتی 18 ماه



نقاط قوت کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 100KA

  1. قدرت قطع بالا: یکی از مهم‌ترین ویژگی‌های این کلید هوایی، توانایی آن در قطع جریان‌های بالا تا 100kA است. این ویژگی باعث می‌شود که تجهیزات حساس در برابر نوسانات جریان و اضافه‌بار محافظت شوند و از آسیب‌های احتمالی جلوگیری شود.
  2. دوام و پایداری بالا: این کلید هوایی با استفاده از مواد باکیفیت و طراحی دقیق و مهندسی ساخته شده است. دوام و پایداری بالای این کلید به افزایش طول عمر تجهیزات کمک می‌کند و نیاز به تعمیرات مکرر را کاهش می‌دهد.
  3. حفاظت پیشرفته: سیستم‌های حفاظتی مغناطیسی و حرارتی این کلید، از مدارهای الکتریکی در برابر نوسانات جریان، اضافه‌بار و دمای بالا محافظت می‌کنند. این ویژگی باعث افزایش ایمنی و کاهش خطرات ناشی از نوسانات جریان می‌شود.
  4. نصب و نگهداری آسان: طراحی فیکس این کلید، نصب و نگهداری آن را بسیار ساده و کم‌هزینه می‌کند. کاربران می‌توانند به‌راحتی این کلید را نصب کنند و نیازی به جابجایی‌های مکرر یا تعمیرات پیچیده ندارند.
  5. سازگاری با استانداردهای جهانی: این کلید هوایی با استانداردهای بین‌المللی مانند EN/IEC 60947 سازگار است. این سازگاری باعث می‌شود که کلید در محیط‌های صنعتی مختلف به‌خوبی عمل کند و محافظت مطمئنی ارائه دهد.

نقاط ضعف کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 100KA

  1. هزینه بالا: به دلیل استفاده از تکنولوژی‌های پیشرفته و مواد باکیفیت، این کلید هوایی هزینه بالاتری نسبت به مدل‌های ساده‌تر دارد. این امر ممکن است برای برخی از صنایع کوچک‌تر چالش‌برانگیز باشد.
  2. نیاز به نگهداری تخصصی: هرچند نصب این کلید ساده است، اما به دلیل سیستم‌های حفاظتی پیچیده آن، نیاز به سرویس‌های دوره‌ای توسط تکنسین‌های متخصص دارد. این موضوع می‌تواند هزینه‌های نگهداری را افزایش دهد.
  3. ابعاد بزرگ: به دلیل ویژگی‌های پیشرفته و قدرت بالای این کلید، ابعاد آن نسبتاً بزرگ است و ممکن است در برخی محیط‌های صنعتی فضای بیشتری را اشغال کند.

کاربردهای کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 100KA

این کلید هوایی در محیط‌های صنعتی سنگین و پیچیده کاربرد گسترده‌ای دارد. برخی از کاربردهای اصلی این کلید عبارتند از:

  • صنایع نفت و گاز: در این صنایع، نوسانات جریان و ولتاژ می‌تواند به تجهیزات حساس آسیب برساند. کلید هوایی اشنایدر با قدرت قطع بالا و سیستم‌های حفاظتی پیشرفته، از این تجهیزات در برابر نوسانات جریان محافظت می‌کند و به حفظ ایمنی سیستم‌های الکتریکی کمک می‌کند.
  • صنایع پتروشیمی: در محیط‌های پتروشیمی که نوسانات جریان و دما زیاد است، این کلید هوایی به‌طور مؤثر از سیستم‌های برقی محافظت کرده و به بهبود عملکرد آن‌ها کمک می‌کند.
  • نیروگاه‌ها و تولید انرژی: کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 100KA در بخش‌های تولید و توزیع انرژی نیز کاربرد دارد. قدرت قطع بالای این کلید به حفاظت از تجهیزات حساس کمک می‌کند و مانع از خرابی‌های ناشی از نوسانات جریان می‌شود.



بزرگترین تأمین‌کننده تجهیزات برق صنعت و ساختمان در ایران

شرکت صنعت روز یکی از بزرگترین و معتبرترین تأمین‌کنندگان تجهیزات برق صنعتی در ایران است که محصولات اشنایدر الکتریک از جمله کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 100KA را با بهترین قیمت و تضمین اصالت به مشتریان خود ارائه می‌دهد.



توضیحات تکمیلی

کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 100KA
مشخصات دیگر
برند :

اشنایدر الکتریک

کد فنی (آسیا)

NW50H13PML2EFXX

کد فنی (ترکیه)

NW50H13PML2EFHH

کد فنی (اروپا)

48112

کد فنی (قدیم)

NW50H13P2EF

رنگ بدنه

مشکی

جنس بدنه

پلی کربنات فشرده

گارانتی

گارانتی 18 ماهه شرکتی معتبر

کشور سازنده

فرانسه

وزن کالا

120 کیلوگرم
