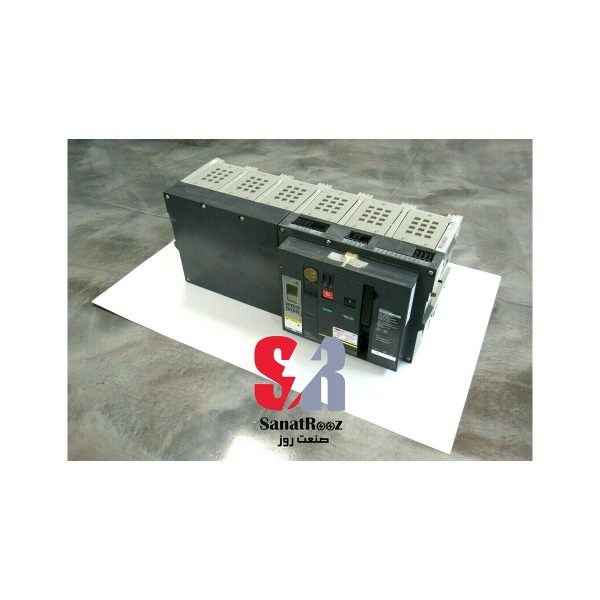

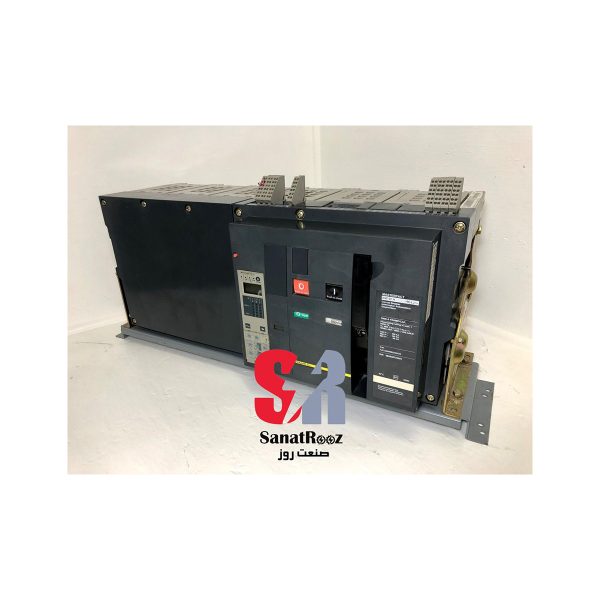

کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 150KA

باگارانتی
Circuit breaker frame, MasterPact NW50H2, 5000A, 150kA/440VAC 50/60Hz (Icu), 3 poles, fixed,
0
از 0 رای

0comments

شناسه محصول: NW05H23PML2EFHH
ویژگی های محصول
  • برند : : اشنایدر الکتریک
  • کد فنی (آسیا) : NW05H23PML2EFXX
  • کد فنی (ترکیه) : NW05H23PML2EFHH
  • کد فنی (اروپا) : 48113
  • کد فنی (قدیم) : NW05H23P2EF
  • رنگ بدنه : مشکی
+ اطلاعات بیشتر
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمب کالا باز نشده باشد.
GTIN: NW05H23PML2EFHH

تماس بگیرید

Date Updated: 24 شهریور 1403
Do you know a better price?
مرا اگاه کن


از طریق:
ثبت

محصولات مشابه

نقد و بررسی

کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 150KA

کلید هوایی اشنایدر مدل 48113 یکی از تجهیزات پیشرفته و کاربردی برای حفاظت از مدارهای الکتریکی در صنایع سنگین است. این کلید با پارت نامبرهای NW50H23P2EF، NW50H23PML2EFXX و NW50H23PML2EFHH طراحی شده و با ظرفیت 5000 آمپر و سه پل، به‌ویژه برای محیط‌های صنعتی پیچیده مناسب است. این کلید با قدرت قطع 150kA، از تجهیزات حساس در برابر نوسانات جریان و اضافه‌بار محافظت می‌کند.

مدل NW50H23P2EF به‌طور خاص برای بازارهای اروپا و خاورمیانه طراحی شده است و با سیستم‌های حفاظتی پیشرفته، از مدارهای الکتریکی در برابر نوسانات ناگهانی محافظت می‌کند. این مدل به دلیل قابلیت اطمینان بالا در محیط‌های صنعتی سنگین کاربرد دارد.

مدل NW50H23PML2EFXX برای بازارهای آمریکای شمالی بهینه شده است و با استفاده از سیستم‌های حفاظتی حرارتی و مغناطیسی، از تجهیزات حساس در برابر نوسانات جریان و ولتاژ محافظت می‌کند. این مدل برای محیط‌های صنعتی پیچیده بسیار کارآمد است.

مدل NW50H23PML2EFHH برای بازارهای آسیایی طراحی شده است و با سیستم حفاظتی قوی، از تجهیزات حساس در برابر نوسانات ناگهانی جریان محافظت می‌کند. این مدل به‌ویژه در صنایع نفت و گاز و پتروشیمی کاربرد گسترده‌ای دارد.

نمایش بیشتر - بستن

یکی از تجهیزات پرقدرت و پیشرفته شرکت اشنایدر الکتریک است که برای حفاظت از مدارهای الکتریکی در محیط‌های صنعتی پیچیده و سنگین طراحی شده است. این کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 150KA با ظرفیت 5000 آمپر و قدرت قطع جریان تا 150kA یکی از بهترین گزینه‌ها برای محافظت از تجهیزات حساس در برابر نوسانات جریان، اضافه‌بار، و اتصال کوتاه محسوب می‌شود.

طراحی فیکس (ثابت) این کلید هوایی باعث می‌شود که نصب و نگهداری آن بسیار ساده باشد و نیازی به جابجایی‌های مکرر یا تعمیرات پیچیده نداشته باشد. به دلیل قدرت بالای قطع جریان و مقاومت در برابر شرایط دشوار محیطی، این کلید به‌ویژه در محیط‌های صنعتی پیچیده مانند پالایشگاه‌ها، نیروگاه‌ها، و صنایع نفت و گاز کاربرد گسترده‌ای دارد.

عملکرد و ویژگی‌های کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 150KA

این کلید هوایی با سیستم‌های حفاظتی پیشرفته‌ای مانند حفاظت مغناطیسی و حرارتی از مدارهای الکتریکی در برابر نوسانات جریان و دمای بالا محافظت می‌کند. توانایی قطع جریان‌های بالا تا 150kA باعث شده است که این کلید برای محیط‌های صنعتی سنگین و پیچیده گزینه‌ای ایده‌آل باشد.

از دیگر ویژگی‌های برجسته این کلید، طراحی فیکس آن است که نصب آسان و کم‌هزینه‌ای دارد و به کاربران این امکان را می‌دهد تا به‌راحتی کلید را نصب کرده و از عملکرد بی‌نقص آن در شرایط صنعتی سخت بهره‌مند شوند. این کلید همچنین به دلیل مقاومت بالا و دوام در برابر شرایط محیطی چالش‌برانگیز، از بهترین گزینه‌ها برای محافظت از تجهیزات حساس در برابر نوسانات جریان به شمار می‌رود.

پارت نامبرهای مختلف کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 150KA

این کلید هوایی در مدل‌ها و پارت نامبرهای مختلف برای بازارهای جهانی عرضه شده است که هرکدام با توجه به نیازهای خاص صنایع و استانداردهای بین‌المللی طراحی شده‌اند. برخی از پارت نامبرهای مهم این کلید عبارتند از:

  1. NW50H23P2EF: این مدل برای بازارهای اروپا و خاورمیانه طراحی شده است و با استفاده از سیستم‌های حفاظتی پیشرفته از مدارهای حساس در برابر نوسانات جریان و اضافه‌بار محافظت می‌کند. این مدل به‌ویژه برای محیط‌های صنعتی سنگین که نیاز به حفاظت پیشرفته دارند بسیار مناسب است.
  2. NW50H23PML2EFXX: این مدل برای بازارهای آمریکای شمالی طراحی شده است و با استفاده از سیستم‌های حفاظتی حرارتی و مغناطیسی، از تجهیزات حساس در برابر نوسانات جریان و ولتاژ محافظت می‌کند. این مدل برای محیط‌های صنعتی سنگین و پیچیده مانند پتروشیمی و نیروگاه‌ها بسیار مناسب است.
  3. NW50H23PML2EFHH: این مدل برای بازارهای آسیایی طراحی شده و با استفاده از سیستم‌های حفاظتی قدرتمند، از تجهیزات الکتریکی در برابر نوسانات جریان و دمای بالا محافظت می‌کند. این مدل به‌ویژه برای محیط‌های پیچیده مانند صنایع نفت و گاز و پتروشیمی مناسب است.

پارت نامبرهای VV

پارت نامبرهای VV نیز به‌طور خاص برای برخی از بازارها طراحی شده‌اند:

  • NW50H23P2EFVV: مناسب برای اروپا و خاورمیانه با ویژگی‌های حفاظتی خاص.
  • NW50H23PML2EFXXVV: طراحی شده برای بازار آمریکای شمالی با سیستم‌های حفاظتی پیشرفته.
  • NW50H23PML2EFHHVV: برای بازارهای آسیایی و محیط‌های صنعتی سخت، مناسب و کارآمد است.



در ادامه این جدول شامل تمامی مشخصات و اطلاعات فنی مربوط به کلید هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 150KA است​:



مشخصات توضیحات
محدوده MasterPact NW
نام محصول MasterPact NW50H2
نوع محصول قطع‌کننده مدار (Circuit Breaker)
کاربرد دستگاه حفاظت توزیع قدرت
تعداد پل‌ها 3 پل (3P)
واحد کنترلی بدون واحد کنترل
جریان نامی [In] 5000 آمپر در 40 درجه سانتی‌گراد
نوع عملکرد H2 با قدرت قطع 150kA در 440 ولت AC
ولتاژ عملیاتی نامی [Ue] 690 ولت AC 50/60 هرتز
قابلیت ایزولاسیون بله، مطابق با استاندارد EN/IEC 60947-2
دسته‌بندی انتخاب‌پذیری دسته B
نوع کنترل دکمه فشاری (Push-button)
حالت نصب فیکس (ثابت)
ظرفیت قطع نهایی [Icu] 150kA در 220/415 ولت AC، 150kA در 440 ولت AC، 130kA در 525 ولت AC، 100kA در 690 ولت AC
ظرفیت قطع سرویس [Ics] 150kA در 220/415 ولت AC، 150kA در 440 ولت AC، 130kA در 525 ولت AC، 100kA در 690 ولت AC
ظرفیت تحمل کوتاه مدت [Icw] 100kA برای 1 ثانیه، 100kA برای 3 ثانیه
ظرفیت قطع اتصال کوتاه [Icm] 330kA در 220/415 ولت AC، 330kA در 440 ولت AC، 286kA در 525 ولت AC، 220kA در 690 ولت AC
رتبه سنسور 2500 آمپر، 5000 آمپر
ولتاژ عایق‌بندی نامی [Ui] 1000 ولت AC 50/60 هرتز
ولتاژ تحملی ضربه [Uimp] 12 کیلوولت
اتلاف توان [W] 660 وات
حداکثر زمان قطع 25 میلی‌ثانیه
حداکثر زمان پاسخ‌دهی بسته شدن 80 میلی‌ثانیه
پشتیبانی نصب نصب پشتی و ریل
اتصال از بالا پشت (عقب)
اتصال از پایین پشت (عقب)
فاصله اتصال 230 میلی‌متر
دوام مکانیکی 10000 سیکل با نگهداری، 5000 سیکل بدون نگهداری
دوام الکتریکی 1500 سیکل در 440 ولت AC 50/60 هرتز بدون نیاز به نگهداری مطابق با EN/IEC 60947-2
ابعاد ارتفاع: 352 میلی‌متر، عرض: 767 میلی‌متر، عمق: 297 میلی‌متر
وزن خالص 120 کیلوگرم
استانداردها EN/IEC 60947-1، EN/IEC 60947-2
درجه حفاظتی IP IP30 مطابق با استاندارد IEC 60529
درجه آلودگی درجه 4 مطابق با استاندارد IEC 60664-1
دمای کاربری محیط -25 تا 70 درجه سانتی‌گراد
دمای نگهداری محیط -40 تا 85 درجه سانتی‌گراد
ارتفاع عملیاتی 0 تا 2000 متر بدون کاهش عملکرد، 2000 تا 5000 متر با کاهش عملکرد
نوع بسته‌بندی تعداد واحد: 1، ابعاد بسته: 75 × 75 × 120 سانتی‌متر، وزن بسته: 133.409 کیلوگرم
محصول سبز (Green Premium) بله
مطابقت با RoHS بله، بدون جیوه و بسته‌بندی پایدار
California Proposition 65 هشدار به دلیل وجود مواد شیمیایی DINP و DIDP که ممکن است باعث آسیب شوند
گارانتی 18 ماه



نقاط قوت کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 150KA

  1. قدرت قطع بالا: یکی از مهم‌ترین ویژگی‌های این کلید هوایی توانایی آن در قطع جریان‌های بالا تا 150kA است. این ویژگی به‌خوبی تجهیزات حساس را در برابر نوسانات جریان محافظت کرده و از آسیب‌های احتمالی جلوگیری می‌کند.
  2. دوام و پایداری بالا: این کلید هوایی با استفاده از مواد باکیفیت و طراحی مهندسی دقیق ساخته شده است که دوام و پایداری بالایی را برای آن تضمین می‌کند. این ویژگی باعث افزایش طول عمر تجهیزات و کاهش نیاز به تعمیرات مکرر می‌شود.
  3. حفاظت پیشرفته: سیستم‌های حفاظتی مغناطیسی و حرارتی این کلید، مدارهای الکتریکی را در برابر نوسانات جریان، اضافه‌بار و دمای بالا محافظت می‌کنند. این ویژگی باعث افزایش ایمنی تجهیزات و کاهش خطرات ناشی از نوسانات جریان می‌شود.
  4. نصب و نگهداری آسان: طراحی فیکس این کلید هوایی باعث می‌شود که نصب و نگهداری آن بسیار ساده و کم‌هزینه باشد. کاربران می‌توانند این کلید را به‌راحتی نصب کنند و نیازی به جابجایی‌های مکرر یا تعمیرات پیچیده نداشته باشند.
  5. سازگاری با استانداردهای جهانی: کلید هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 150KA با استانداردهای بین‌المللی مانند EN/IEC 60947 سازگار است که این سازگاری باعث می‌شود که این کلید در محیط‌های صنعتی مختلف به‌خوبی عمل کند و محافظت مطمئنی ارائه دهد.

نقاط ضعف کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 150KA

  1. هزینه بالا: به دلیل استفاده از تکنولوژی‌های پیشرفته و مواد باکیفیت، این کلید هوایی هزینه بالایی دارد که ممکن است برای برخی از صنایع کوچک‌تر چالش‌برانگیز باشد.
  2. نیاز به نگهداری تخصصی: هرچند نصب این کلید ساده است، اما به دلیل سیستم‌های حفاظتی پیچیده آن نیاز به سرویس‌های دوره‌ای توسط تکنسین‌های متخصص دارد. این موضوع ممکن است هزینه‌های نگهداری را افزایش دهد.
  3. ابعاد بزرگ: به دلیل ویژگی‌های حفاظتی پیشرفته و قدرت بالای این کلید، ابعاد آن نسبتاً بزرگ است و ممکن است فضای بیشتری در محیط‌های صنعتی اشغال کند.

کاربردهای کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 150KA

کلید هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 150KA به‌طور گسترده در محیط‌های صنعتی پیچیده و سنگین کاربرد دارد. برخی از کاربردهای اصلی این کلید عبارتند از:

  • صنایع نفت و گاز: در این صنایع، نوسانات جریان و ولتاژ می‌تواند به تجهیزات حساس آسیب برساند. کلید هوایی اشنایدر با قدرت قطع بالا و سیستم‌های حفاظتی پیشرفته، از تجهیزات حساس در برابر نوسانات جریان محافظت می‌کند و به حفظ ایمنی سیستم‌های الکتریکی کمک می‌کند.
  • صنایع پتروشیمی: در محیط‌های پتروشیمی که نوسانات جریان و دما زیاد است، این کلید هوایی به‌طور مؤثر از سیستم‌های برقی محافظت کرده و به بهبود عملکرد آن‌ها کمک می‌کند.
  • نیروگاه‌ها و تولید انرژی: کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 150KA در بخش‌های تولید و توزیع انرژی نیز کاربرد دارد. قدرت قطع بالای این کلید به حفاظت از تجهیزات حساس کمک می‌کند و مانع از خرابی‌های ناشی از نوسانات جریان می‌شود.



بزرگترین تأمین‌کننده تجهیزات برق صنعت و ساختمان در ایران

شرکت صنعت روز یکی از بزرگترین و معتبرترین تأمین‌کنندگان تجهیزات برق صنعتی در ایران است که محصولات اشنایدر الکتریک از جمله کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 150KA را با بهترین قیمت و تضمین اصالت به مشتریان خود ارائه می‌دهد.

توضیحات تکمیلی

کليد هوایی اشنایدر 5000 آمپر سه پل سری NW فیکس 150KA
مشخصات دیگر
برند :

اشنایدر الکتریک

کد فنی (آسیا)

NW05H23PML2EFXX

کد فنی (ترکیه)

NW05H23PML2EFHH

کد فنی (اروپا)

48113

کد فنی (قدیم)

NW05H23P2EF

رنگ بدنه

مشکی

جنس بدنه

پلی کربنات فشرده

گارانتی

گارانتی 18 ماهه شرکتی معتبر

کشور سازنده

فرانسه

وزن کالا

120 کیلوگرم
