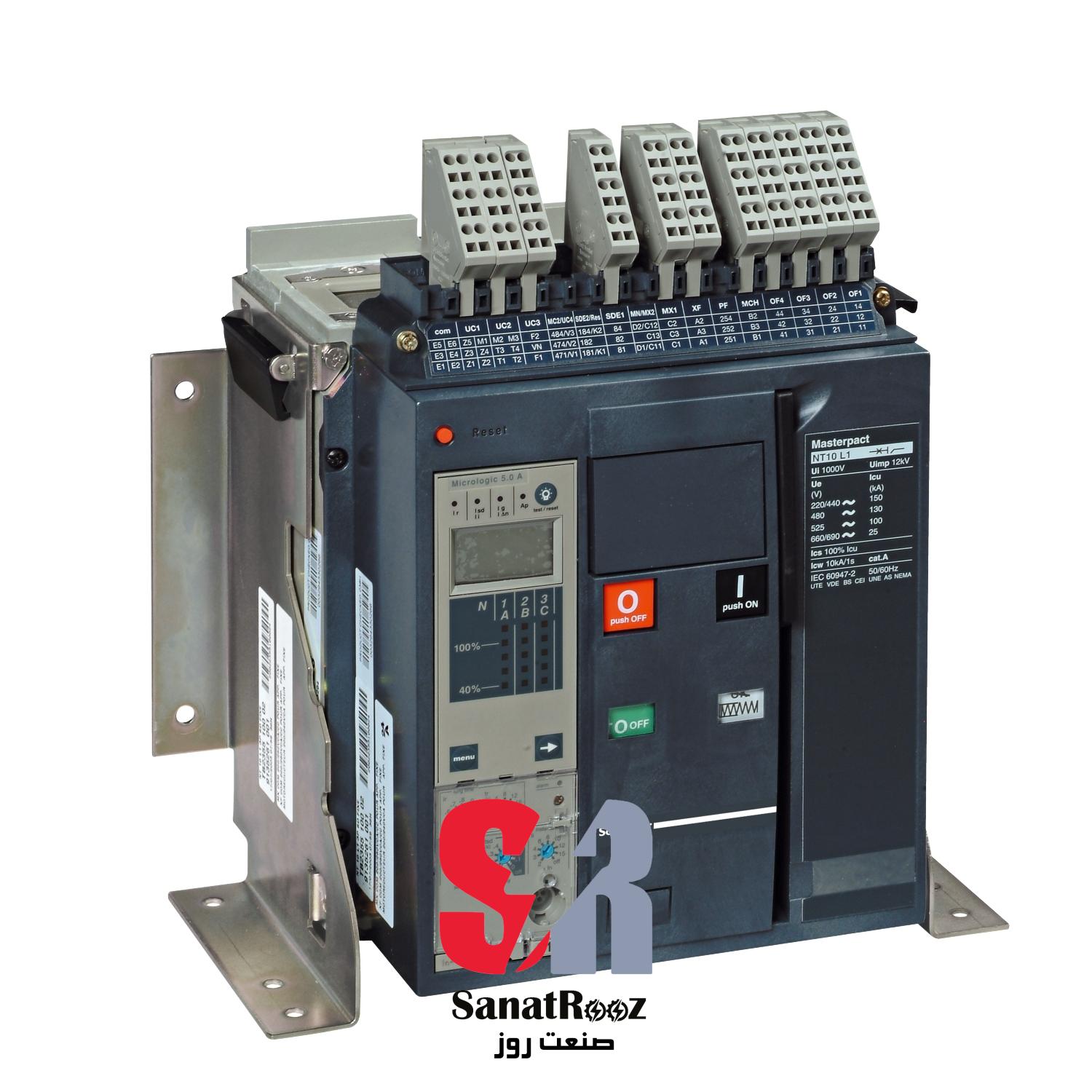

کليد هوایی اشنایدر 630 آمپر سه پل سری NT فیکس 150KAکلید هوایی اشنایدر مدل 47112 با پارت نامبرهای NT06L13P2EF، NT06L13PML2EFXX و NT06L13PML2EFHH در صنایع مختلف کاربرد فراوانی دارد. این کلید با ظرفیت 630 آمپر و قدرت قطع 150kA، به دلیل ویژگی‌های حفاظتی پیشرفته خود، از تجهیزات الکتریکی در برابر نوسانات جریان، اضافه‌بار و دماهای بالا محافظت می‌کند. به همین دلیل، در صنایع زیر بسیار پرکاربرد است:
- صنایع نفت و گاز: این کلید به دلیل مقاومت بالا در برابر نوسانات شدید جریان، به‌ویژه در محیط‌های پیچیده و خطرناک مانند سکوهای نفتی و تأسیسات پالایشگاهی استفاده می‌شود. در این صنایع، حفاظت از تجهیزات الکتریکی حیاتی است و کلید هوایی اشنایدر با توانایی قطع بالا، از خرابی‌های ناگهانی جلوگیری می‌کند.
- صنایع پتروشیمی: در محیط‌های پتروشیمی که نوسانات جریان به دلیل فعالیت‌های شیمیایی بالاست، این کلید هوایی می‌تواند از تجهیزات حساس در برابر نوسانات جریان و دما محافظت کند. این امر به افزایش بهره‌وری و ایمنی در این صنعت کمک می‌کند.
- نیروگاه‌ها و تولید برق: در نیروگاه‌های برق، حفاظت از سیستم‌های الکتریکی در برابر نوسانات ولتاژ و جریان بسیار مهم است. کلید هوایی اشنایدر با پارت نامبر NT06L13PML2EFXX به‌طور خاص برای این محیط‌ها طراحی شده است و به دلیل توانایی قطع جریان بالا، در جلوگیری از خرابی تجهیزات نقش کلیدی دارد.
- صنایع تولیدی سنگین: در کارخانجات تولیدی سنگین، جریان‌های بالا و نوسانات برق به دلیل استفاده مداوم از تجهیزات بزرگ و پرمصرف معمول است. این کلید هوایی با قابلیت‌های حفاظتی قوی، به‌طور مؤثر از ماشین‌آلات و تجهیزات گران‌قیمت در برابر خطرات احتمالی محافظت می‌کند.
- صنایع شیمیایی: در محیط‌های شیمیایی که تجهیزات به‌طور مداوم تحت تأثیر عوامل مختلف از جمله جریان‌های ناپایدار هستند، کلید هوایی اشنایدر عملکرد بسیار مؤثری در محافظت از این سیستم‌ها دارد. مدل NT06L13PML2EFHH برای محیط‌های آسیایی و این نوع صنایع طراحی شده است.
- زیرساخت‌های برق و توزیع انرژی: این کلید به‌طور گسترده در سیستم‌های توزیع برق و زیرساخت‌های انرژی به کار می‌رود تا از تجهیزات توزیع‌کننده برق در برابر نوسانات و اضافه‌بار محافظت کند. قدرت قطع بالا به سیستم‌های توزیع کمک می‌کند تا از خطرات احتمالی جلوگیری شود و سیستم پایداری خود را حفظ کند.
این کلید هوایی با توانایی‌های پیشرفته خود، به‌ویژه در محیط‌های حساس که نیاز به حفاظت مطمئن دارند، کاربرد گسترده‌ای دارد و از تجهیزات صنعتی و الکتریکی در برابر خطرات نوسانات جریان محافظت می‌کند.
یکی از تجهیزات پیشرفته و قابل‌اعتماد شرکت اشنایدر الکتریک است که برای حفاظت از مدارهای الکتریکی در محیط‌های صنعتی پیچیده طراحی شده است. این کليد هوایی اشنایدر 630 آمپر سه پل سری NT فیکس 150KA با ظرفیت 630 آمپر و قدرت قطع 150kA، برای حفاظت از سیستم‌های توزیع برق در برابر نوسانات ناگهانی، اضافه‌بار و اتصال کوتاه طراحی شده است.
این کلید هوایی به دلیل طراحی فیکس (ثابت) و سه پل بودن، به راحتی نصب و نگهداری می‌شود و نیاز به تنظیمات مکرر ندارد. طراحی ثابت این کلید برای صنایعی که نیاز به حفاظت بالا و استفاده مداوم از تجهیزات الکتریکی دارند، مناسب است. کليد هوایی اشنایدر 630 آمپر سه پل سری NT فیکس 150KA با بهره‌گیری از تکنولوژی‌های حفاظتی پیشرفته و قابلیت اعتماد بالا، یکی از بهترین گزینه‌ها برای حفاظت از تجهیزات حساس و سیستم‌های الکتریکی به‌شمار می‌آید.
عملکرد و ویژگی‌های کليد هوایی اشنایدر 630 آمپر سه پل سری NT فیکس 150KA
این کلید هوایی با استفاده از سیستم‌های حفاظتی مغناطیسی و حرارتی، مدارهای الکتریکی را در برابر نوسانات جریان، اضافه‌بار و دمای بالا محافظت می‌کند. با قدرت قطع بالا تا 150kA، این کلید قادر است در مواقعی که جریان ناگهانی یا غیرمنتظره به مدار وارد می‌شود، سریعاً وارد عمل شود و تجهیزات حساس را از خرابی احتمالی محافظت کند.
طراحی سه پل این کلید به‌ویژه برای حفاظت از سیستم‌های سه فاز کاربرد دارد. این سیستم‌ها در صنایع مختلف از جمله نیروگاه‌ها، پالایشگاه‌ها، و صنایع سنگین استفاده می‌شوند. یکی از ویژگی‌های بارز این کلید، قابلیت قطع سریع جریان‌های خطرناک است که باعث جلوگیری از آسیب به تجهیزات الکتریکی و جلوگیری از خطرات ایمنی می‌شود.
پارت نامبرهای مختلف کليد هوایی اشنایدر 630 آمپر سه پل سری NT فیکس 150KA
این کلید هوایی در مدل‌ها و پارت نامبرهای مختلفی برای بازارهای جهانی عرضه شده است. هر مدل و پارت نامبر برای نیازهای خاص و استانداردهای بین‌المللی طراحی شده‌اند. برخی از این پارت نامبرها عبارتند از:
- NT06L134P2EF: این مدل برای بازارهای اروپا و خاورمیانه طراحی شده است. سیستم حفاظتی این مدل شامل حفاظت مغناطیسی و حرارتی است که از مدارهای حساس در برابر نوسانات جریان و اضافه‌بار محافظت می‌کند. این مدل برای محیط‌های صنعتی کوچک تا متوسط مناسب است.
- NT06L13PML2EFXX: این مدل برای بازارهای آمریکای شمالی طراحی شده و با بهره‌گیری از سیستم‌های حفاظتی پیشرفته، تجهیزات حساس را در برابر نوسانات جریان و ولتاژ محافظت می‌کند. این مدل به دلیل سازگاری بالا با نیازهای خاص این بازار، در محیط‌های صنعتی و تجاری بسیار کارآمد است.
- NT06L13PML2EFHH: این مدل برای بازارهای آسیایی طراحی شده و به دلیل قابلیت‌های حفاظتی پیشرفته، در محیط‌های صنعتی پیچیده و حساس کاربرد دارد. این مدل به‌خوبی از تجهیزات الکتریکی در برابر نوسانات ناگهانی و جریان‌های غیرعادی محافظت می‌کند.
در ادامه این جدول شامل تمامی مشخصات و اطلاعات فنی مربوط به کلید هوایی اشنایدر 630 آمپر سه پل سری NT فیکس 150KA است:
| مشخصات | توضیحات |
|---|---|
| محدوده | MasterPact NT |
| نام محصول | MasterPact NT06L1 |
| نوع محصول | قطع‌کننده مدار (Circuit Breaker) |
| کاربرد دستگاه | حفاظت توزیع قدرت |
| تعداد پل‌ها | 3 پل (3P) |
| واحد کنترلی | بدون واحد کنترل |
| جریان نامی [In] | 630 آمپر در 40 درجه سانتی‌گراد |
| نوع عملکرد | L1 با قدرت قطع 150kA در 220/415 ولت AC و 130kA در 440 ولت AC |
| ولتاژ عملیاتی نامی [Ue] | 690 ولت AC 50/60 هرتز |
| قابلیت ایزولاسیون | بله، مطابق با استاندارد EN/IEC 60947-2 |
| دسته‌بندی انتخاب‌پذیری | دسته A |
| نوع کنترل | دکمه فشاری (Push-button) |
| ظرفیت قطع نهایی [Icu] | 150kA در 220/415 ولت AC، 130kA در 440 ولت AC، 100kA در 525 ولت AC |
| ظرفیت قطع سرویس [Ics] | 150kA در 220/415 ولت AC، 130kA در 440 ولت AC، 100kA در 525 ولت AC |
| ظرفیت تحمل کوتاه مدت [Icw] | 10kA به مدت 0.5 ثانیه |
| ظرفیت قطع اتصال کوتاه [Icm] | 330kA در 220/415 ولت AC، 286kA در 440 ولت AC، 220kA در 525 ولت AC |
| رتبه سنسور | 400 آمپر و 630 آمپر |
| ولتاژ عایق‌بندی نامی [Ui] | 1000 ولت AC 50/60 هرتز |
| ولتاژ تحملی ضربه [Uimp] | 12 کیلوولت |
| اتلاف توان [W] | 45 وات |
| حداکثر زمان قطع | 9 میلی‌ثانیه |
| حداکثر زمان پاسخ‌دهی بسته شدن | 50 میلی‌ثانیه |
| پشتیبانی نصب | نصب پشتی و ریل |
| اتصالات بالا و پایین | جلو و عقب |
| فاصله اتصال | 70 میلی‌متر |
| دوام مکانیکی | 12500 سیکل بدون نیاز به نگهداری |
| دوام الکتریکی | 3000 سیکل در 440 ولت AC و 2000 سیکل در 690 ولت AC مطابق با استاندارد EN/IEC 60947-2 |
| ابعاد | ارتفاع: 301 میلی‌متر، عرض: 276 میلی‌متر، عمق: 196 میلی‌متر |
| وزن خالص | 14 کیلوگرم |
| درجه حفاظتی IP | IP30 مطابق با استاندارد IEC 60529 |
| درجه آلودگی | درجه 3 مطابق با استاندارد IEC 60664-1 |
| دمای کاربری محیط | -25 تا 70 درجه سانتی‌گراد |
| دمای نگهداری محیط | -40 تا 85 درجه سانتی‌گراد |
| ارتفاع عملیاتی | 0 تا 2000 متر بدون کاهش عملکرد، 2000 تا 5000 متر با کاهش عملکرد |
| بسته‌بندی | بسته 1: ابعاد 23 × 40 × 36 سانتی‌متر، وزن: 14.286 کیلوگرم |
| محصول سبز | بله، دارای گواهی Green Premium |
| گارانتی | 18 ماه |
نقاط قوت کليد هوایی اشنایدر 630 آمپر سه پل سری NT فیکس 150KA
- قدرت قطع بالا: توانایی قطع جریان‌های ناگهانی تا 150kA، یکی از ویژگی‌های بارز این کلید هوایی است که به‌طور مؤثر از تجهیزات الکتریکی در برابر نوسانات جریان و اضافه‌بار محافظت می‌کند.
- دوام و پایداری بالا: این کلید با استفاده از مواد باکیفیت و طراحی دقیق ساخته شده است که باعث دوام و پایداری بالای آن در شرایط محیطی مختلف می‌شود. این ویژگی باعث افزایش عمر تجهیزات و کاهش نیاز به تعمیرات مکرر می‌شود.
- نصب و نگهداری آسان: طراحی فیکس این کلید به کاربران اجازه می‌دهد تا بدون نیاز به جابجایی و تعمیرات مکرر، از این دستگاه استفاده کنند. نصب ساده و نگهداری کم‌هزینه از دیگر مزایای این دستگاه است.
- حفاظت پیشرفته: سیستم‌های حفاظتی مغناطیسی و حرارتی این کلید از تجهیزات الکتریکی در برابر نوسانات جریان، اضافه‌بار و دمای بالا محافظت می‌کنند. این ویژگی باعث افزایش ایمنی و کاهش خطرات احتمالی می‌شود.
- سازگاری با استانداردهای جهانی: کليد هوایی اشنایدر 630 آمپر سه پل سری NT فیکس 150KA با استانداردهای بین‌المللی مانند EN/IEC 60947 سازگار است که این ویژگی باعث می‌شود این کلید در محیط‌های مختلف صنعتی و تجاری عملکرد بهینه‌ای داشته باشد.
نقاط ضعف کليد هوایی اشنایدر 630 آمپر سه پل سری NT فیکس 150KA
- هزینه بالا: به دلیل استفاده از تکنولوژی‌های پیشرفته و مواد باکیفیت، قیمت این کلید هوایی نسبت به برخی مدل‌های ساده‌تر بالاتر است. این ممکن است برای برخی از کسب‌وکارهای کوچک چالش‌برانگیز باشد.
- ابعاد نسبتاً بزرگ: با وجود ویژگی‌های حفاظتی پیشرفته، این کلید هوایی نسبتاً بزرگ است و ممکن است در برخی از محیط‌های کوچک فضای بیشتری را اشغال کند.
- نیاز به نگهداری تخصصی: اگرچه نصب این کلید ساده است، اما برای اطمینان از عملکرد بهینه، نیاز به نگهداری دوره‌ای توسط تکنسین‌های متخصص وجود دارد.
کاربردهای کليد هوایی اشنایدر 630 آمپر سه پل سری NT فیکس 150KA
کليد هوایی اشنایدر 630 آمپر سه پل سری NT فیکس 150KA به‌طور گسترده در محیط‌های صنعتی سنگین و پیچیده مورد استفاده قرار می‌گیرد. برخی از کاربردهای اصلی این کلید عبارتند از:
- صنایع تولیدی: این کلید هوایی به دلیل قدرت قطع بالا و سیستم‌های حفاظتی پیشرفته، برای محافظت از تجهیزات حساس در صنایع تولیدی بسیار مناسب است.
- توزیع برق: این کلید در زیرساخت‌های توزیع برق که نیاز به محافظت از شبکه در برابر نوسانات جریان و اضافه‌بار وجود دارد، عملکرد خوبی دارد.
- محیط‌های تجاری و صنعتی: این کلید برای محیط‌های تجاری و صنعتی که نیاز به حفاظت از سیستم‌های برق در برابر نوسانات ناگهانی دارند، گزینه‌ای ایده‌آل است.
بزرگترین تأمین‌کننده تجهیزات برق صنعت و ساختمان در ایران
شرکت صنعت روز یکی از بزرگترین و معتبرترین تأمین‌کنندگان تجهیزات برق صنعتی در ایران است که محصولات اشنایدر الکتریک از جمله کليد هوایی اشنایدر 630 آمپر سه پل سری NT فیکس 150KA را با بهترین قیمت و تضمین اصالت به مشتریان خود عرضه می‌کند.
