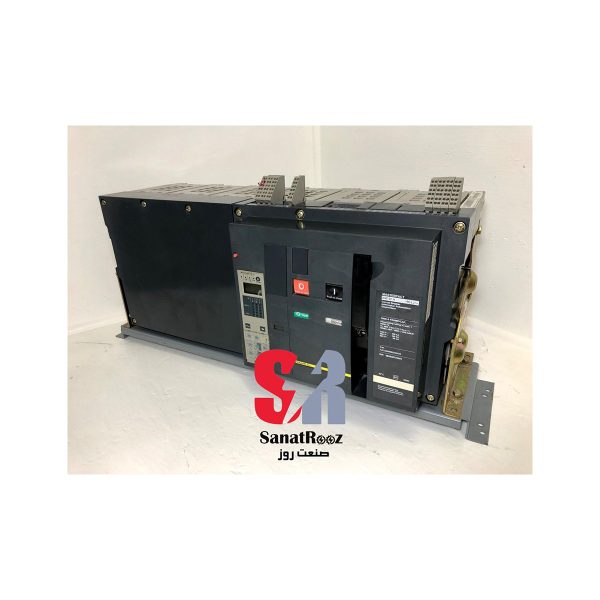

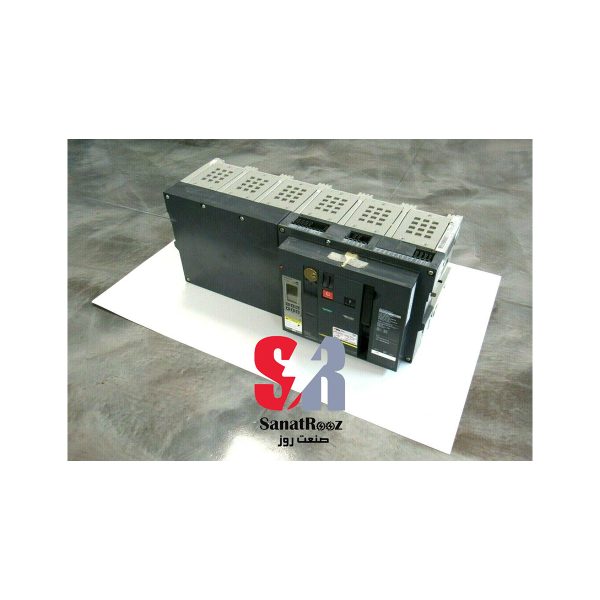

کليد هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA

باگارانتی
Circuit breaker frame, MasterPact NW63H2, 6300A, 150kA/440VAC 50/60Hz (Icu), 3 poles, fixed,
0
از 0 رای

0comments

شناسه محصول: NW63H23PML2EFHH
ویژگی های محصول
  • برند : : اشنایدر الکتریک
  • کد فنی (آسیا) : NW63H23PML2EFXX
  • کد فنی (ترکیه) : NW63H23PML2EFHH
  • کد فنی (اروپا) : 48119
  • کد فنی (قدیم) : NW63H23P2EF
  • رنگ بدنه : مشکی
+ اطلاعات بیشتر
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمب کالا باز نشده باشد.
GTIN: NW63H23PML2EFHH

تماس بگیرید

Date Updated: 24 شهریور 1403
Do you know a better price?
مرا اگاه کن


از طریق:
ثبت

محصولات مشابه

نقد و بررسی

کليد هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA

کلید هوایی اشنایدر مدل 48119 یکی از تجهیزات قدرتمند برای حفاظت از مدارهای الکتریکی در محیط‌های صنعتی سنگین است. این کلید با پارت نامبرهای NW63H23P2EF، NW63H23PML2EFXX و NW50H23PML2EFHH عرضه می‌شود و ظرفیت آن 6300 آمپر است. این کلید به دلیل قدرت قطع 150kA در مدارهای الکتریکی، از تجهیزات حساس در برابر نوسانات جریان و اضافه‌بار محافظت می‌کند.

مدل NW63H23P2EF برای بازارهای اروپا و خاورمیانه طراحی شده و با سیستم حفاظتی مغناطیسی و حرارتی، از مدارهای حساس در برابر نوسانات ناگهانی جریان محافظت می‌کند. این مدل به‌ویژه برای محیط‌های صنعتی سنگین مانند پالایشگاه‌ها و نیروگاه‌ها کاربردی است.

مدل NW63H23PML2EFXX به‌طور خاص برای بازارهای آمریکای شمالی طراحی شده است و با سیستم‌های حفاظتی پیشرفته، از تجهیزات حساس در برابر نوسانات جریان و ولتاژ محافظت می‌کند. این مدل به دلیل مقاومت بالا و کارایی در محیط‌های صنعتی پیچیده، انتخاب مناسبی برای صنایع مختلف است.

مدل NW50H23PML2EFHH برای بازارهای آسیایی طراحی شده و با سیستم حفاظتی قدرتمند، از تجهیزات حساس در برابر نوسانات ناگهانی و جریان‌های غیرعادی محافظت می‌کند. این مدل به‌ویژه برای صنایع نفت و گاز و پتروشیمی کاربرد دارد و به دلیل مقاومت بالا در برابر شرایط سخت محیطی، انتخابی عالی برای حفاظت از سیستم‌های الکتریکی حساس است.

نمایش بیشتر - بستن

یکی از محصولات برجسته شرکت اشنایدر الکتریک است که برای حفاظت از مدارهای الکتریکی در محیط‌های صنعتی پیچیده و سنگین طراحی شده است. این کليد هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA با ظرفیت 6300 آمپر و توانایی قطع جریان تا 150kA، به‌طور خاص برای محافظت از تجهیزات حساس در برابر نوسانات جریان، اضافه‌بار و اتصال کوتاه ساخته شده است.

سری NW فیکس به دلیل طراحی ثابت (فیکس) شناخته شده است که نصب و نگهداری آن را بسیار ساده و کارآمد می‌کند. کليد هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA به‌ویژه برای محیط‌های صنعتی پیچیده مانند پالایشگاه‌ها، نیروگاه‌ها، و صنایع نفت و گاز مناسب است. قدرت بالای قطع جریان و مقاومت بالا در برابر شرایط محیطی چالش‌برانگیز، این کلید را به یکی از بهترین گزینه‌ها برای حفاظت از سیستم‌های توزیع برق تبدیل کرده است.

عملکرد و ویژگی‌هایکليد هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA

کليد هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA با سیستم‌های حفاظتی پیشرفته، از مدارهای الکتریکی در برابر نوسانات ناگهانی جریان، اضافه‌بار و دمای بالا محافظت می‌کند. توانایی قطع جریان تا 150kA باعث شده است که این کلید برای محیط‌های صنعتی سنگین و پیچیده گزینه‌ای ایده‌آل باشد.

یکی از ویژگی‌های برجسته این کلید، طراحی فیکس آن است که نصب و نگهداری را آسان‌تر می‌کند و نیاز به جابجایی‌های مکرر و تعمیرات را کاهش می‌دهد. همچنین، این کلید برای محیط‌های صنعتی سنگین و پیچیده که نیاز به حفاظت پیشرفته دارند، مناسب است. این کلید عملکرد بی‌نقصی در شرایط محیطی دشوار دارد و قابلیت اطمینان بالایی را برای حفاظت از تجهیزات حساس فراهم می‌کند.

پارت نامبرهای مختلف کليد هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA

کليد هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA در مدل‌ها و پارت نامبرهای مختلفی برای بازارهای جهانی عرضه می‌شود که هرکدام با توجه به نیازهای خاص صنایع و استانداردهای بین‌المللی طراحی شده‌اند:

  1. NW63H23P2EF: این مدل برای بازارهای اروپا و خاورمیانه طراحی شده است. سیستم حفاظتی این مدل شامل حفاظت مغناطیسی و حرارتی است که از مدارهای حساس در برابر نوسانات جریان و اضافه‌بار محافظت می‌کند. این مدل به‌ویژه برای محیط‌های صنعتی سنگین مناسب است.
  2. NW63H23PML2EFXX: این مدل برای بازارهای آمریکای شمالی طراحی شده است و با سیستم‌های حفاظتی پیشرفته، از تجهیزات حساس در برابر نوسانات جریان و ولتاژ محافظت می‌کند. این مدل به دلیل قدرت بالا و قابلیت اطمینان زیاد، در محیط‌های پیچیده مانند پتروشیمی و نیروگاه‌ها کاربرد زیادی دارد.
  3. NW63H23PML2EFHH: این مدل برای بازارهای آسیایی طراحی شده است و با سیستم حفاظتی قدرتمند خود، از تجهیزات حساس در برابر نوسانات ناگهانی و جریان‌های غیرعادی محافظت می‌کند. این مدل به‌ویژه در صنایع نفت و گاز و پتروشیمی بسیار کاربردی است و به دلیل مقاومت بالا در شرایط سخت محیطی، انتخابی عالی برای حفاظت از سیستم‌های الکتریکی است.



پارت نامبرهای VV

پارت نامبرهای VV برای این کلید هوایی به‌طور خاص برای برخی بازارها طراحی شده‌اند:

  • NW63H14P2EFVV: مناسب برای اروپا و خاورمیانه با ویژگی‌های حفاظتی خاص.
  • NW63H14PML2EFXXVV: طراحی شده برای بازار آمریکای کليد هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA، یکی از بهترین گزینه‌های حفاظت از مدارهای الکتریکی در محیط‌های صنعتی پیچیده است





در ادامه این جدول شامل تمامی مشخصات و اطلاعات فنی مربوط به کلید هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA است:



مشخصات توضیحات
محدوده MasterPact NW
نام محصول MasterPact NW63H2
نوع محصول قطع‌کننده مدار (Circuit Breaker)
کاربرد دستگاه حفاظت توزیع قدرت
تعداد پل‌ها 3 پل (3P)
واحد کنترلی بدون واحد کنترل
جریان نامی [In] 6300 آمپر در 40 درجه سانتی‌گراد
نوع عملکرد H2 با قدرت قطع 150kA در 440 ولت AC
ولتاژ عملیاتی نامی [Ue] 690 ولت AC 50/60 هرتز
قابلیت ایزولاسیون بله، مطابق با استاندارد EN/IEC 60947-2
دسته‌بندی انتخاب‌پذیری دسته B
نوع کنترل دکمه فشاری (Push-button)
حالت نصب فیکس (ثابت)
ظرفیت قطع نهایی [Icu] 150kA در 220/415 ولت AC، 150kA در 440 ولت AC، 130kA در 525 ولت AC، 100kA در 690 ولت AC
ظرفیت قطع سرویس [Ics] 150kA در 220/415 ولت AC، 150kA در 440 ولت AC، 130kA در 525 ولت AC، 100kA در 690 ولت AC
ظرفیت تحمل کوتاه مدت [Icw] 100kA برای 1 ثانیه، 100kA برای 3 ثانیه
ظرفیت قطع اتصال کوتاه [Icm] 330kA در 220/415 ولت AC، 330kA در 440 ولت AC، 286kA در 525 ولت AC، 220kA در 690 ولت AC
رتبه سنسور 3200 آمپر، 6300 آمپر
ولتاژ عایق‌بندی نامی [Ui] 1000 ولت AC 50/60 هرتز
ولتاژ تحملی ضربه [Uimp] 12 کیلوولت
اتلاف توان [W] 1050 وات
حداکثر زمان قطع 25 میلی‌ثانیه
حداکثر زمان پاسخ‌دهی بسته شدن 80 میلی‌ثانیه
پشتیبانی نصب نصب پشتی و ریل
اتصال از بالا پشت (عقب)
اتصال از پایین پشت (عقب)
فاصله اتصال 230 میلی‌متر
دوام مکانیکی 10000 سیکل با نگهداری، 5000 سیکل بدون نگهداری
دوام الکتریکی 1500 سیکل در 440 ولت AC 50/60 هرتز بدون نیاز به نگهداری مطابق با EN/IEC 60947-2
ابعاد ارتفاع: 352 میلی‌متر، عرض: 767 میلی‌متر، عمق: 297 میلی‌متر
وزن خالص 120 کیلوگرم
استانداردها EN/IEC 60947-1، EN/IEC 60947-2
درجه حفاظتی IP IP30 مطابق با استاندارد IEC 60529
درجه آلودگی درجه 4 مطابق با استاندارد IEC 60664-1
دمای کاربری محیط -25 تا 70 درجه سانتی‌گراد
دمای نگهداری محیط -40 تا 85 درجه سانتی‌گراد
ارتفاع عملیاتی 0 تا 2000 متر بدون کاهش عملکرد، 2000 تا 5000 متر با کاهش عملکرد
نوع بسته‌بندی تعداد واحد: 1، ابعاد بسته: 75 × 75 × 120 سانتی‌متر، وزن بسته: 133.408 کیلوگرم
محصول سبز (Green Premium) بله
مطابقت با RoHS بله، بدون جیوه و بسته‌بندی پایدار
California Proposition 65 هشدار به دلیل وجود مواد شیمیایی DINP و DIDP که ممکن است باعث آسیب شوند
گارانتی 18 ماه



نقاط قوت کليد هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA

  1. قدرت قطع بالا: توانایی قطع جریان‌های بالا تا 150kA یکی از ویژگی‌های کلیدی این کلید است. این قابلیت باعث می‌شود تجهیزات حساس به‌طور مؤثر در برابر نوسانات جریان و اضافه‌بار محافظت شوند.
  2. دوام و پایداری بالا: این کلید هوایی با استفاده از مواد باکیفیت و طراحی مهندسی دقیق ساخته شده است که دوام و پایداری بالایی را برای آن فراهم می‌کند. این ویژگی باعث افزایش طول عمر تجهیزات و کاهش نیاز به تعمیرات مکرر می‌شود.
  3. حفاظت پیشرفته: سیستم‌های حفاظتی مغناطیسی و حرارتی این کلید، از مدارهای الکتریکی در برابر نوسانات جریان، اضافه‌بار و دمای بالا محافظت می‌کنند. این ویژگی باعث افزایش ایمنی و کاهش خطرات ناشی از نوسانات جریان می‌شود.
  4. نصب و نگهداری آسان: طراحی فیکس این کلید هوایی باعث می‌شود که نصب و نگهداری آن بسیار ساده و کم‌هزینه باشد. کاربران می‌توانند به‌راحتی این کلید را نصب کنند و نیازی به جابجایی‌های مکرر یا تعمیرات پیچیده نداشته باشند.
  5. سازگاری با استانداردهای جهانی: کلید هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA با استانداردهای بین‌المللی مانند EN/IEC 60947 سازگار است که این سازگاری باعث می‌شود این کلید در محیط‌های صنعتی مختلف به‌خوبی عمل کند و محافظت مطمئنی ارائه دهد.

نقاط ضعف کليد هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA

  1. هزینه بالا: یکی از نقاط ضعف این کلید هوایی، هزینه بالای آن است. به دلیل استفاده از تکنولوژی‌های پیشرفته و مواد باکیفیت، این کلید قیمت بالاتری نسبت به مدل‌های ساده‌تر دارد که ممکن است برای برخی از صنایع کوچک‌تر چالش‌برانگیز باشد.
  2. نیاز به نگهداری تخصصی: هرچند نصب این کلید ساده است، اما به دلیل سیستم‌های حفاظتی پیچیده، نیاز به سرویس‌های دوره‌ای توسط تکنسین‌های متخصص دارد. این موضوع می‌تواند هزینه‌های نگهداری را افزایش دهد.
  3. ابعاد بزرگ: به دلیل ویژگی‌های پیشرفته و قدرت بالای این کلید، ابعاد آن نسبتاً بزرگ است و ممکن است در برخی محیط‌های صنعتی فضای بیشتری را اشغال کند.

کاربردهای کليد هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA

کليد هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA در محیط‌های صنعتی سنگین و پیچیده به‌طور گسترده مورد استفاده قرار می‌گیرد. برخی از کاربردهای اصلی این کلید عبارتند از:

  • صنایع نفت و گاز: در این صنایع، نوسانات جریان و ولتاژ می‌تواند به تجهیزات حساس آسیب برساند. کلید هوایی اشنایدر با قدرت قطع بالا و سیستم‌های حفاظتی پیشرفته، از این تجهیزات در برابر نوسانات جریان محافظت می‌کند و به حفظ ایمنی سیستم‌های الکتریکی کمک می‌کند.
  • صنایع پتروشیمی: در محیط‌های پتروشیمی که نوسانات جریان و دما زیاد است، این کلید هوایی به‌طور مؤثر از سیستم‌های برقی محافظت کرده و به بهبود عملکرد آن‌ها کمک می‌کند.
  • نیروگاه‌ها و تولید انرژی: کليد هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA در بخش‌های تولید و توزیع انرژی نیز کاربرد دارد. قدرت قطع بالای این کلید به حفاظت از تجهیزات حساس کمک می‌کند و مانع از خرابی‌های ناشی از نوسانات جریان می‌شود.



بزرگترین تأمین‌کننده تجهیزات برق صنعت و ساختمان در ایران

شرکت صنعت روز یکی از بزرگترین و معتبرترین تأمین‌کنندگان تجهیزات برق صنعتی در ایران است که محصولات اشنایدر الکتریک از جمله کلید هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA را با بهترین قیمت و تضمین اصالت به مشتریان خود ارائه می‌دهد.

توضیحات تکمیلی

کليد هوایی اشنایدر 6300 آمپر سه پل سری NW فیکس 150KA
مشخصات دیگر
برند :

اشنایدر الکتریک

کد فنی (آسیا)

NW63H23PML2EFXX

کد فنی (ترکیه)

NW63H23PML2EFHH

کد فنی (اروپا)

48119

کد فنی (قدیم)

NW63H23P2EF

رنگ بدنه

مشکی

جنس بدنه

پلی کربنات فشرده

گارانتی

گارانتی 18 ماهه شرکتی معتبر

کشور سازنده

فرانسه

وزن کالا

120 کیلوگرم
