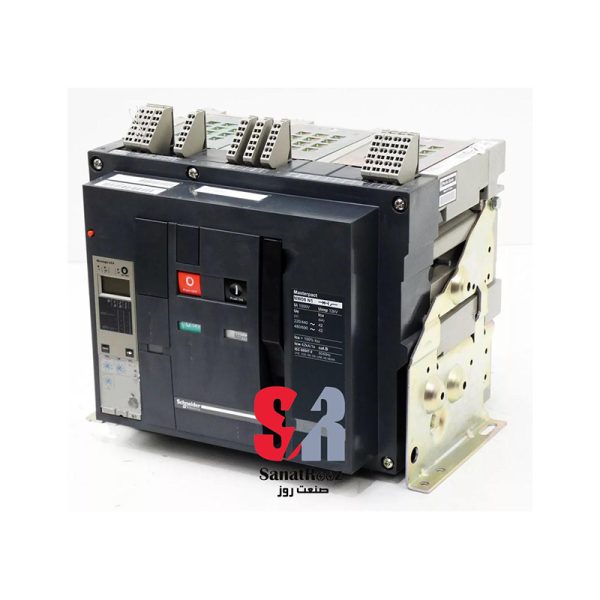

کليد هوایی اشنایدر 800 آمپر سه پل سری NW فیکس 42KAکلید هوایی اشنایدر مدل 48000 با پارت نامبرهای NW80N14P2ED، NW08N14PML2EDXX و NW08N14PML2EWHH یکی از تجهیزات پیشرفته برای حفاظت مدارهای الکتریکی صنعتی است. این کلید با ظرفیت 800 آمپر و سه پل، قابلیت قطع جریان‌های بالا تا 42kA را دارد. پارت نامبر NW80N14P2ED برای بازارهای اروپا و خاورمیانه طراحی شده و عملکرد بسیار مطمئنی در حفاظت از سیستم‌های برقی ارائه می‌دهد. مدل‌های NW08N14PML2EDXX و NW08N14PML2EWHH نیز به ترتیب برای بازارهای آمریکای شمالی و آسیایی طراحی شده‌اند و با سیستم‌های حفاظتی مغناطیسی و حرارتی پیشرفته، از تجهیزات حساس در برابر نوسانات جریان و اضافه‌بار محافظت می‌کنند. این کلیدها با طراحی کشویی و نصب آسان، گزینه‌ای ایده‌آل برای محیط‌های صنعتی سنگین و پر نوسان هستند.
یکی از تجهیزات حیاتی برای حفاظت از مدارهای الکتریکی در محیط‌های صنعتی سنگین است. این کليد هوایی اشنایدر 800 آمپر سه پل سری NW فیکس 42KA که از خانواده MasterPact NW است، با طراحی سه پل و قدرت قطع جریان تا 42kA برای محیط‌های صنعتی با بارهای سنگین و نوسانات شدید جریان طراحی شده است. اشنایدر الکتریک به‌عنوان یکی از تولیدکنندگان پیشرو در زمینه تجهیزات حفاظتی، این کلید هوایی را با هدف تضمین حفاظت ایمن از سیستم‌های الکتریکی حساس تولید کرده است.
این کلید هوایی با قابلیت نصب فیکس (ثابت) به کاربران اجازه می‌دهد که با کمترین جابجایی و پیچیدگی در نصب، از مزایای آن بهره‌مند شوند. همچنین، قابلیت‌های حفاظتی پیشرفته‌ای مانند حفاظت مغناطیسی و حرارتی دارد که از تجهیزات در برابر اضافه‌بار، نوسانات جریان، و اتصال کوتاه محافظت می‌کند.
عملکرد و ویژگی‌های کليد هوایی اشنایدر 800 آمپر سه پل سری NW فیکس 42KA
این کلید هوایی با قدرت قطع 42kA به‌طور مؤثری از تجهیزات الکتریکی در برابر آسیب‌های ناشی از نوسانات جریان، اتصال کوتاه و اضافه‌بار محافظت می‌کند. یکی از ویژگی‌های مهم این کلید، سیستم حفاظتی پیشرفته‌ای است که شامل حفاظت‌های مغناطیسی و حرارتی می‌باشد. این ویژگی‌ها به جلوگیری از بروز هرگونه نقص در مدار و خرابی تجهیزات حساس کمک می‌کند.
کليد هوایی اشنایدر 800 آمپر سه پل سری NW فیکس 42KA دارای طراحی فیکس است که نصب آن را سریع و آسان می‌کند. طراحی فیکس به این معنی است که این کلید در یک مکان ثابت نصب می‌شود و نیاز به جابجایی مداوم ندارد، که این امر به کاهش هزینه‌های نگهداری و تعمیرات کمک می‌کند.
پارت نامبرهای مختلف کليد هوایی اشنایدر 800 آمپر سه پل سری NW فیکس 42KA
این کلید هوایی در مدل‌ها و پارت نامبرهای مختلفی برای بازارهای جهانی عرضه شده است. هر یک از پارت نامبرها ویژگی‌های خاصی دارند که بسته به نیازهای مختلف صنایع و استانداردهای منطقه‌ای طراحی شده‌اند:
- NW08N14P2EF: این مدل برای بازارهای اروپا و خاورمیانه طراحی شده است و عملکرد بسیار قابل اعتمادی در حفاظت از تجهیزات الکتریکی در برابر نوسانات جریان ارائه می‌دهد. این مدل به‌طور خاص برای محیط‌های صنعتی سنگین با نیاز به حفاظت پیشرفته طراحی شده است.
- NW08N14PML2EFXX: این مدل برای بازارهای آمریکای شمالی طراحی شده و به‌خوبی نیازهای محیط‌های پیچیده و صنعتی این منطقه را پوشش می‌دهد. سیستم‌های حفاظتی پیشرفته این مدل شامل حفاظت‌های مغناطیسی و حرارتی هستند که ایمنی تجهیزات حساس را در برابر نوسانات و اضافه‌بار تضمین می‌کنند.
- NW08N14PML2EFHH: این مدل برای بازارهای آسیایی طراحی شده است و با قابلیت‌های پیشرفته‌ای برای کنترل جریان و حفاظت از تجهیزات در محیط‌های صنعتی پرچالش مناسب است. این مدل به‌ویژه در محیط‌های صنعتی مانند صنایع نفت و گاز کاربرد دارد و با ویژگی‌های حفاظتی قوی، تجهیزات را در برابر نوسانات جریان و ولتاژ محافظت می‌کند.
در ادامه، تمامی اطلاعات این جدول شامل تمامی مشخصات و اطلاعات فنی مربوط به کليد هوایی اشنایدر 800 آمپر سه پل سری NW فیکس 42KA می‌باشد:
| مشخصات | توضیحات |
|---|---|
| محدوده | MasterPact |
| نام محصول | MasterPact NW |
| نام قطع‌کننده | MasterPact NW08N1 |
| نوع محصول یا قطعه | قطع‌کننده مدار (Circuit Breaker) |
| کاربرد دستگاه | حفاظت توزیع قدرت |
| تعداد پل‌ها | 3 پل (3P) |
| واحد کنترلی | بدون واحد کنترل |
| جریان نامی [In] | 800 آمپر در 40 درجه سانتی‌گراد |
| نوع عملکرد | N1 با قدرت قطع 42kA در 440 ولت AC |
| ولتاژ عملیاتی نامی [Ue] | 690 ولت AC با فرکانس 50/60 هرتز |
| قابلیت ایزولاسیون | بله، مطابق با استاندارد EN/IEC 60947-2 |
| نوع انتخاب‌پذیری | دسته B |
| نوع کنترل | دکمه فشاری (Push-button) |
| حالت نصب | ثابت (Fixed) |
| ظرفیت قطع نهایی [Icu] | 42kA در 220/415 ولت AC، 42kA در 440 ولت AC، 42kA در 525 ولت AC، 42kA در 690 ولت AC |
| ظرفیت قطع سرویس [Ics] | 42kA در 220/415 ولت AC، 42kA در 440 ولت AC، 42kA در 525 ولت AC، 42kA در 690 ولت AC |
| ظرفیت تحمل کوتاه مدت [Icw] | 42kA برای 1 ثانیه، 22kA برای 3 ثانیه |
| ظرفیت قطع اتصال کوتاه [Icm] | 88kA در 220/415 ولت AC، 88kA در 440 ولت AC، 88kA در 525 ولت AC، 88kA در 690 ولت AC |
| رتبه سنسور | 400 آمپر، 800 آمپر |
| ولتاژ عایق‌بندی نامی [Ui] | 1000 ولت AC 50/60 هرتز |
| ولتاژ تحملی ضربه [Uimp] | 12 کیلوولت |
| اتلاف توان [W] | 62 وات |
| حداکثر زمان قطع | 25 میلی‌ثانیه |
| حداکثر زمان پاسخ‌دهی بسته شدن | 70 میلی‌ثانیه |
| پشتیبانی نصب | نصب روی پشتی و ریل |
| اتصال از بالا | اتصال از جلو و عقب |
| اتصال از پایین | اتصال از جلو و عقب |
| فاصله اتصال | 115 میلی‌متر |
| دوام مکانیکی | 12500 سیکل بدون نیاز به نگهداری |
| دوام الکتریکی | 10000 سیکل در 440 ولت AC و 690 ولت AC بدون نیاز به نگهداری مطابق با استاندارد EN/IEC 60947-2 |
| ابعاد | ارتفاع: 352 میلی‌متر، عرض: 422 میلی‌متر، عمق: 297 میلی‌متر |
| وزن خالص | 50 کیلوگرم |
| استانداردها | EN/IEC 60947-1، EN/IEC 60947-2 |
| گواهینامه‌ها | CE، CCC، EAC |
| درجه حفاظتی IP | IP30 مطابق با استاندارد IEC 60529 |
| درجه آلودگی | درجه 4 مطابق با استاندارد IEC 60664-1 |
| دمای کاربری محیط | -25 تا 70 درجه سانتی‌گراد |
| دمای نگهداری محیط | -40 تا 85 درجه سانتی‌گراد |
| ارتفاع عملیاتی | 0 تا 2000 متر بدون کاهش عملکرد، 2000 تا 5000 متر با کاهش عملکرد |

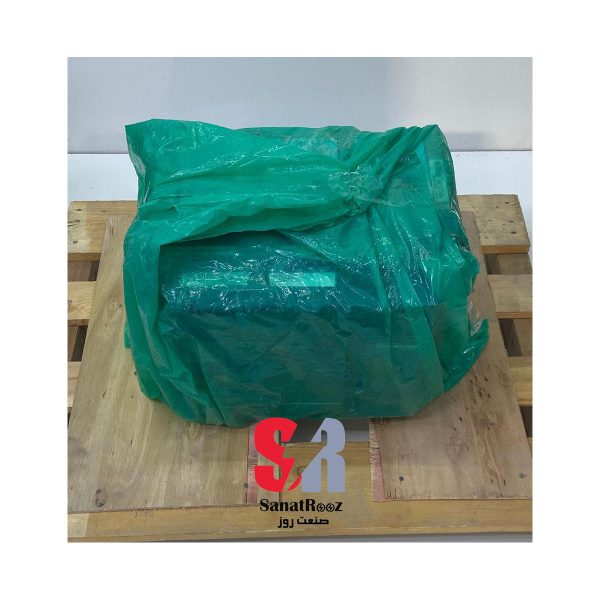

| نوع بسته‌بندی | PCE، تعداد واحد در بسته: 1، ابعاد بسته: 34 سانتی‌متر ارتفاع، 40 سانتی‌متر عرض، 31 سانتی‌متر طول، وزن بسته: 41.252 کیلوگرم |
| محصول سبز (Green Premium) | بله |
| مطابقت با RoHS | بله، بدون جیوه و بسته‌بندی پایدار |
| California Proposition 65 | هشدار به دلیل وجود مواد شیمیایی DINP و DIDP که ممکن است باعث آسیب‌های خاصی شوند. |
| گارانتی قراردادی | 18 ماه |
نقاط قوت کليد هوایی اشنایدر 800 آمپر سه پل سری NW فیکس 42KA
- قدرت قطع بالا: این کلید با توانایی قطع جریان‌های بالا تا 42kA، به‌عنوان یکی از بهترین کلیدهای حفاظتی در بازار شناخته می‌شود. این قدرت قطع بالا، از تجهیزات الکتریکی حساس در برابر نوسانات جریان و اتصال کوتاه محافظت می‌کند.
- دوام و پایداری بالا: این کلید هوایی با استفاده از مواد باکیفیت و طراحی مهندسی دقیق ساخته شده است که دوام و پایداری بالایی را برای استفاده در شرایط سخت صنعتی فراهم می‌کند. این ویژگی به افزایش طول عمر تجهیزات و کاهش نیاز به تعمیرات و نگهداری مداوم کمک می‌کند.
- حفاظت پیشرفته: این کلید به سیستم‌های حفاظتی مغناطیسی و حرارتی مجهز است که از تجهیزات در برابر نوسانات جریان، اضافه‌بار و دمای بالا محافظت می‌کند. این ویژگی‌ها به بهبود عملکرد سیستم‌های الکتریکی و کاهش خطرات احتمالی کمک می‌کنند.
- نصب و نگهداری آسان: طراحی فیکس این کلید، نصب و نگهداری آن را بسیار آسان و سریع می‌کند. کاربران می‌توانند به‌راحتی کلید را نصب کنند و نیازی به جابجایی مداوم آن ندارند که این امر باعث کاهش هزینه‌های نگهداری و تعمیرات می‌شود.
- سازگاری با استانداردهای جهانی: این کلید با استانداردهای بین‌المللی مانند EN/IEC 60947 سازگار است که باعث می‌شود در صنایع مختلف و شرایط محیطی متفاوت به‌خوبی عمل کند.
نقاط ضعف کليد هوایی اشنایدر 800 آمپر سه پل سری NW فیکس 42KA
- هزینه بالا: یکی از نقاط ضعف این کلید، قیمت بالای آن است. به دلیل استفاده از تکنولوژی‌های پیشرفته و مواد باکیفیت، قیمت این کلید نسبت به برخی از مدل‌های مشابه بالاتر است.
- نیاز به نگهداری تخصصی: با اینکه نصب و نگهداری این کلید آسان است، اما به دلیل وجود سیستم‌های حفاظتی پیچیده، این کلید نیاز به نگهداری دوره‌ای توسط تکنسین‌های متخصص دارد که می‌تواند هزینه‌های نگهداری را افزایش دهد.
- ابعاد بزرگ: به دلیل ویژگی‌های پیشرفته و قدرت بالای این کلید، ابعاد آن نسبتاً بزرگ است که ممکن است در برخی از محیط‌های صنعتی محدودیت‌هایی ایجاد کند و فضای زیادی را اشغال کند.
کاربردهای کليد هوایی اشنایدر 800 آمپر سه پل سری NW فیکس 42KA
این کلید هوایی به‌ویژه در محیط‌های صنعتی سنگین و پیچیده کاربرد دارد و به دلیل قدرت بالا و سیستم‌های حفاظتی پیشرفته، به‌طور گسترده در صنایع مختلف استفاده می‌شود. برخی از کاربردهای اصلی این کلید عبارتند از:
- صنایع نفت و گاز: در این صنایع که نوسانات جریان و ریسک‌های امنیتی بالاست، کلید هوایی اشنایدر 800 آمپر سه پل سری NW فیکس 42KA به‌طور مؤثری از تجهیزات حساس در برابر نوسانات جریان و ولتاژ محافظت می‌کند.
- صنایع پتروشیمی: در محیط‌های پتروشیمی که نوسانات جریان و دمای بالا وجود دارد، این کلید هوایی با کارایی بالا از سیستم‌های برقی محافظت می‌کند و به بهبود عملکرد آن‌ها کمک می‌کند.
- صنایع تولید و توزیع انرژی: در بخش‌های تولید و توزیع انرژی، کلید هوایی اشنایدر با قدرت بالا و قابلیت قطع سریع جریان، نقش مهمی در حفاظت از تجهیزات حساس ایفا می‌کند.
نتیجه‌گیری
کليد هوایی اشنایدر 800 آمپر سه پل سری NW فیکس 42KA با قدرت قطع بالا و سیستم‌های حفاظتی پیشرفته، یکی از بهترین انتخاب‌ها برای محیط‌های صنعتی سنگین و پیچیده است. این کلید هوایی با پارت نامبرهای مختلف برای بازارهای جهانی عرضه می‌شود و هر مدل با توجه به نیازهای محیطی و استانداردهای بین‌المللی طراحی شده است. اگر به‌دنبال یک راه‌حل حفاظتی مطمئن و قدرتمند برای سیستم‌های الکتریکی صنعتی خود هستید، این کلید هوایی گزینه‌ای ایده‌آل محسوب می‌شود.
