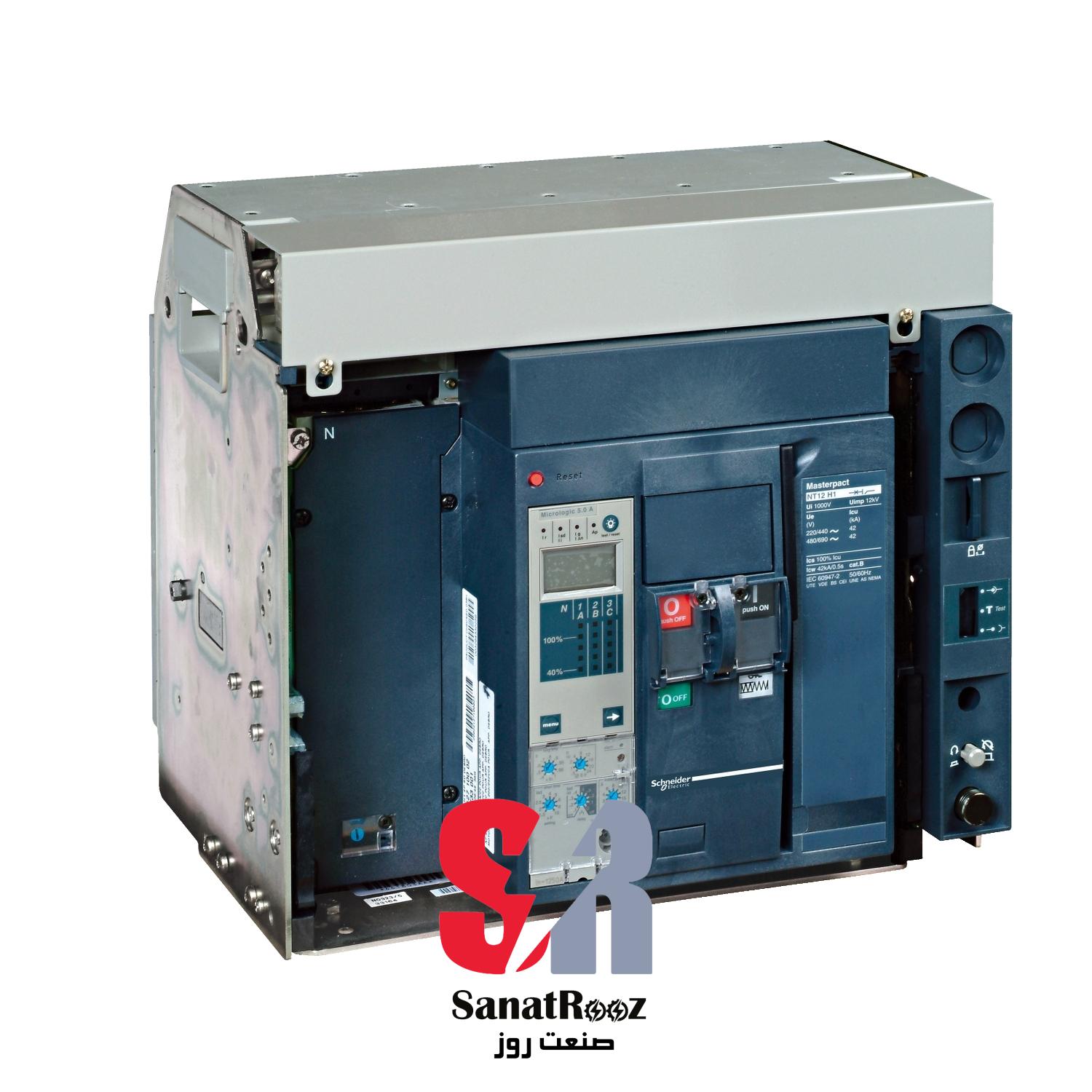

کليد هوایی اشنایدر 800 آمپر چهار پل سری NT کشویی 50KAکلید هوایی اشنایدر مدل 47218 با پارت نامبرهای NT08H24P2ED، NT08H14PML2EDXX و NT08H24PML2EWHH از محصولات پیشرفته و پرکاربرد برای حفاظت مدارهای الکتریکی صنعتی است، این کليد هوایی اشنایدر 800 آمپر چهار پل سری NT کشویی 50KA با ظرفیت 800 آمپر و چهار پل و قابلیت قطع جریان تا 50kA، برای محیطهای صنعتی حساس با بارهای سنگین مناسب است. پارت نامبر NT08H24P2ED برای بازارهای اروپا و خاورمیانه طراحی شده و عملکرد بالایی در صنایع دارد. مدلهای NT08H14PML2EDXX و NT08H24PML2EWHH نیز با ویژگیهای حفاظتی مغناطیسی و حرارتی پیشرفته، به ترتیب برای بازارهای آمریکای شمالی و آسیا طراحی شدهاند. این کلیدها با طراحی کشویی، نصب و نگهداری آسانی دارند و از تجهیزات حساس در برابر نوسانات جریان محافظت میکنند.

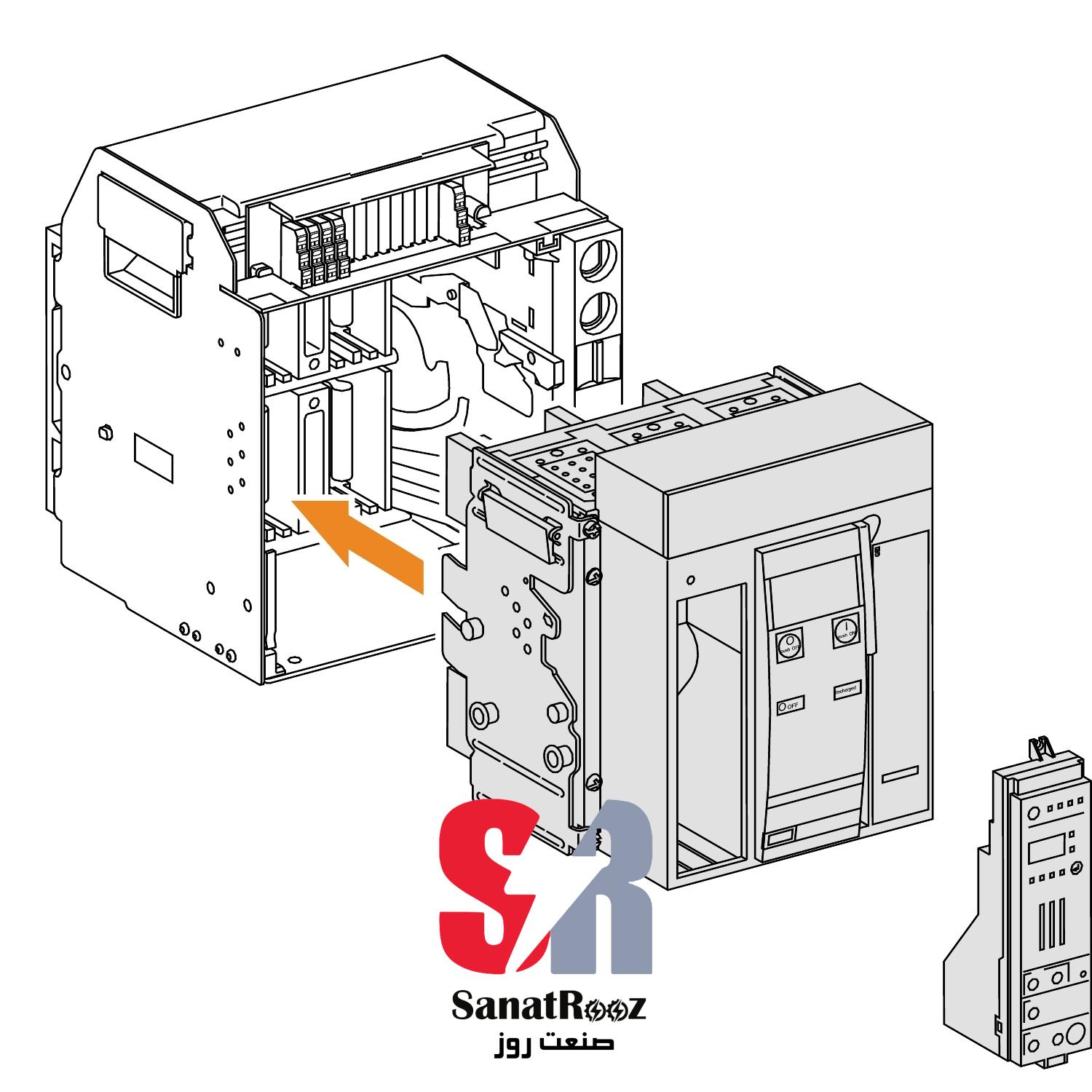

یکی از محصولات پیشرفته و قابلاعتماد شرکت اشنایدر الکتریک است که به منظور حفاظت از مدارهای الکتریکی و مدیریت توزیع برق در محیطهای صنعتی سنگین طراحی شده است،این کلید هوایی اشنایدر 800 آمپر چهار پل سری NT کشویی 50KA با توانایی قطع جریانهای تا 50kA، برای محیطهایی که بارهای سنگین و نوسانات جریان بالا دارند، گزینهای ایدهآل به شمار میرود. طراحی کشویی این کلید به کاربران اجازه میدهد تا آن را بهراحتی نصب و نگهداری کنند و از عملکرد مطمئن آن در طولانیمدت بهرهمند شوند.
عملکرد و قابلیتهای کليد هوایی اشنایدر 800 آمپر چهار پل سری NT کشویی 50KA
این کلید هوایی با ظرفیت 800 آمپر، قابلیت محافظت از سیستمهای برقی را در برابر نوسانات شدید جریان، اتصال کوتاه، و اضافهبار دارد. عملکرد بالای این کلید، آن را به یکی از بهترین انتخابها برای استفاده در صنایع مختلف تبدیل کرده است. طراحی کشویی آن علاوه بر تسهیل در نصب و جابجایی، به کاهش هزینههای نگهداری نیز کمک میکند.
پارت نامبرهای مختلف کلید هوایی اشنایدر 800 آمپر چهار پل سری NT کشویی 50KA
این کلید در مدلها و پارت نامبرهای مختلفی تولید میشود که هرکدام برای بازارهای خاص و شرایط محیطی مختلف طراحی شدهاند. در ادامه به معرفی برخی از پارت نامبرهای معروف این کلید اشاره میکنیم:
- NT08H14P2ED: این مدل برای بازارهای اروپا و خاورمیانه طراحی شده است و با عملکرد قابلاعتماد خود، نیازهای محیطهای صنعتی با بارهای سنگین را برآورده میکند.
- NT08H14PML2EDXX: این مدل با سیستمهای حفاظتی پیشرفتهتری مجهز شده و برای بازارهای آمریکای شمالی طراحی شده است. این مدل بهویژه در محیطهایی که نیاز به حفاظت بیشتر در برابر نوسانات جریان دارند، بسیار کارآمد است.
- NT08H14PML2EWHH: این مدل مخصوص بازارهای آسیایی است و با قابلیتهای ویژهای برای کنترل دقیق جریان و حفاظت پیشرفته، نیازهای بازارهای صنعتی در این منطقه را برآورده میکند.
در ادامه اطلاعات این جدول تمامی اطلاعات مربوط به کلید هوایی اشنایدر 800 آمپر چهار پل سری NT کشویی 50kA را بهصورت دقیق و کامل ارائه میدهد.
مشخصات | توضیحات |
---|---|
محدوده | MasterPact |
نام محصول | MasterPact NT |
نام قطعکننده | MasterPact NT08H2 |
نوع محصول یا قطعه | قطعکننده مدار (Circuit Breaker) |
کاربرد دستگاه | حفاظت توزیع قدرت |
تعداد پلها | 4 پل (4P) |
موقعیت نول | سمت چپ |
واحد کنترلی | بدون واحد کنترل |
جریان نامی [In] | 800 آمپر در 40 درجه سانتیگراد |
نوع عملکرد | H2 با قدرت قطع 50kA در 440 ولت AC |
ولتاژ عملیاتی نامی [Ue] | 690 ولت AC با فرکانس 50/60 هرتز |
قابلیت ایزولاسیون | بله، مطابق با استاندارد EN/IEC 60947-2 |
نوع انتخابپذیری | دسته B |
نوع کنترل | دکمه فشاری (Push-button) |
حالت نصب | کشویی (Drawout) |
ظرفیت قطع نهایی [Icu] | 50kA در 220/415 ولت AC، 50kA در 440 ولت AC، 42kA در 525 ولت AC، 42kA در 690 ولت AC |
ظرفیت قطع سرویس [Ics] | 42kA در 220/415 ولت AC، 42kA در 440 ولت AC، 50kA در 525 ولت AC، 50kA در 690 ولت AC |
ظرفیت تحمل کوتاه مدت [Icw] | 42kA برای 0.5 ثانیه، 42kA برای 1 ثانیه، 20kA برای 3 ثانیه |
ظرفیت قطع اتصال کوتاه [Icm] | 105kA در 220/415 ولت AC، 105kA در 440 ولت AC، 88kA در 525 ولت AC، 88kA در 690 ولت AC |
حفاظت فوری یکپارچه | 81 تا 99kA |
رتبه سنسور | 400 آمپر، 800 آمپر |
ولتاژ عایقبندی نامی [Ui] | 1000 ولت AC 50/60 هرتز |
ولتاژ تحملی ضربه [Uimp] | 12 کیلوولت |
اتلاف توان [W] | 90 وات |
حداکثر زمان قطع | 25 میلیثانیه |
حداکثر زمان پاسخدهی بسته شدن | 50 میلیثانیه |
پشتیبانی نصب | پشتی، ریلها |
اتصال از بالا | جلو، عقب |
اتصال از پایین | جلو، عقب |
فاصله اتصال | 70 میلیمتر |
دوام مکانیکی | 12500 سیکل بدون نیاز به نگهداری |
دوام الکتریکی | 6000 سیکل در 440 ولت AC، 3000 سیکل در 690 ولت AC بدون نیاز به نگهداری |
ابعاد | ارتفاع: 322 میلیمتر، عرض: 358 میلیمتر، عمق: 277 میلیمتر |
وزن خالص | 39 کیلوگرم |
استانداردها | EN/IEC 60947-1، EN/IEC 60947-2 |
گواهینامهها | CE، CCC، EAC |
درجه حفاظتی IP | IP30 مطابق با استاندارد IEC 60529 |
درجه آلودگی | درجه 3 مطابق با استاندارد IEC 60664-1 |
دمای کاربری محیط | -25 تا 70 درجه سانتیگراد |
دمای نگهداری محیط | -40 تا 85 درجه سانتیگراد |
ارتفاع عملیاتی | 0 تا 2000 متر بدون کاهش عملکرد، 2000 تا 5000 متر با کاهش عملکرد |
نوع بستهبندی | PCE، تعداد واحد در بسته: 1، ابعاد بسته: 40 سانتیمتر ارتفاع، 30 سانتیمتر عرض، 40 سانتیمتر طول، وزن بسته: 17.828 کیلوگرم |
محصول سبز (Green Premium) | بله |
مطابقت با RoHS | بله، بدون جیوه و بستهبندی پایدار |
California Proposition 65 | هشدار به دلیل وجود مواد شیمیایی DINP و DIDP که ممکن است باعث آسیبهای خاصی شوند. |
گارانتی قراردادی | 18 ماه |
نقاط قوت کليد هوایی اشنایدر 800 آمپر چهار پل سری NT کشویی 50KA
- قدرت قطع بالا: توانایی قطع جریانهای تا 50kA، یکی از مهمترین ویژگیهای این کلید است که آن را برای محیطهای صنعتی سنگین و پرنوسان ایدهآل میسازد. این قدرت بالا، از تجهیزات حساس در برابر نوسانات ناگهانی و اتصال کوتاه محافظت میکند.
- دوام و پایداری: استفاده از مواد با کیفیت و طراحی دقیق، دوام و پایداری این کلید را تضمین میکند. این ویژگیها باعث میشود که کلید در محیطهای صنعتی سخت و شرایط کار پیچیده بهخوبی عمل کند.
- حفاظتهای پیشرفته: این کلید مجهز به سیستمهای حفاظتی مغناطیسی و حرارتی است که ایمنی تجهیزات حساس را افزایش میدهد. این سیستمها از تجهیزات در برابر نوسانات جریان، اضافهبار، و دمای بالا محافظت میکنند.
- نصب و نگهداری آسان: طراحی کشویی این کلید نصب آن را بسیار ساده کرده و امکان جابجایی سریع و آسان را فراهم میکند. این ویژگی بهطور مستقیم هزینههای نگهداری و تعمیرات را کاهش میدهد.
- سازگاری با محیطهای صنعتی مختلف: این کلید با استانداردهای بینالمللی سازگار است و میتواند در محیطهای صنعتی مختلف، حتی در شرایط آب و هوایی چالشبرانگیز، بهخوبی عمل کند.
نقاط ضعف کليد هوایی اشنایدر 800 آمپر چهار پل سری NT کشویی 50KA
- هزینه بالا: یکی از نقاط ضعف این کلید هوایی، هزینه بالای آن است. به دلیل استفاده از تکنولوژیهای پیشرفته و مواد با کیفیت بالا، قیمت این کلید نسبت به مدلهای سادهتر بیشتر است.
- نیاز به نگهداری تخصصی: اگرچه این کلید بهصورت کشویی طراحی شده است و نصب و نگهداری آن آسان است، اما به دلیل سیستمهای حفاظتی پیچیدهای که در آن بهکار رفته است، نیاز به سرویسهای دورهای توسط تکنسینهای متخصص دارد.
- اندازه بزرگ: به دلیل قابلیتهای بالای این کلید و ویژگیهای حفاظتی متعدد، ابعاد و اندازه آن نسبتاً بزرگ است که ممکن است در برخی از محیطهای کوچک چالشبرانگیز باشد.
کاربردهای کليد هوایی اشنایدر 800 آمپر چهار پل سری NT کشویی 50KA
این کلید هوایی بهویژه برای محیطهای صنعتی سنگین و پرنوسان مناسب است. به دلیل قدرت بالا و سیستمهای حفاظتی پیشرفتهای که دارد، این کلید میتواند در صنایع مختلفی مانند:
- صنایع نفت و گاز
- صنایع پتروشیمی
- صنایع خودروسازی
- کارخانههای تولیدی سنگین
- بخشهای تولید برق و توزیع انرژی
کاربرد داشته باشد. بهعلاوه، این کليد هوایی اشنایدر 800 آمپر چهار پل سری NT کشویی 50KA میتواند در محیطهایی با نوسانات جریان بالا بهخوبی عمل کند و حفاظت کامل از تجهیزات الکتریکی را فراهم سازد.
نتیجهگیری
کلید هوایی اشنایدر 800 آمپر چهار پل سری NT کشویی 50KA با قدرت قطع جریان بالا و قابلیتهای حفاظتی پیشرفته، یکی از بهترین انتخابها برای محیطهای صنعتی حساس و پرنوسان است. این کلید با پارت نامبرهای مختلف برای بازارهای جهانی عرضه میشود و هر مدل با توجه به نیازهای خاص محیطی طراحی شده است. اگر بهدنبال محصولی هستید که امنیت و دوام سیستمهای برقی صنعتی شما را تضمین کند، این کلید هوایی یک گزینه ایدهآل به شمار میآید.
