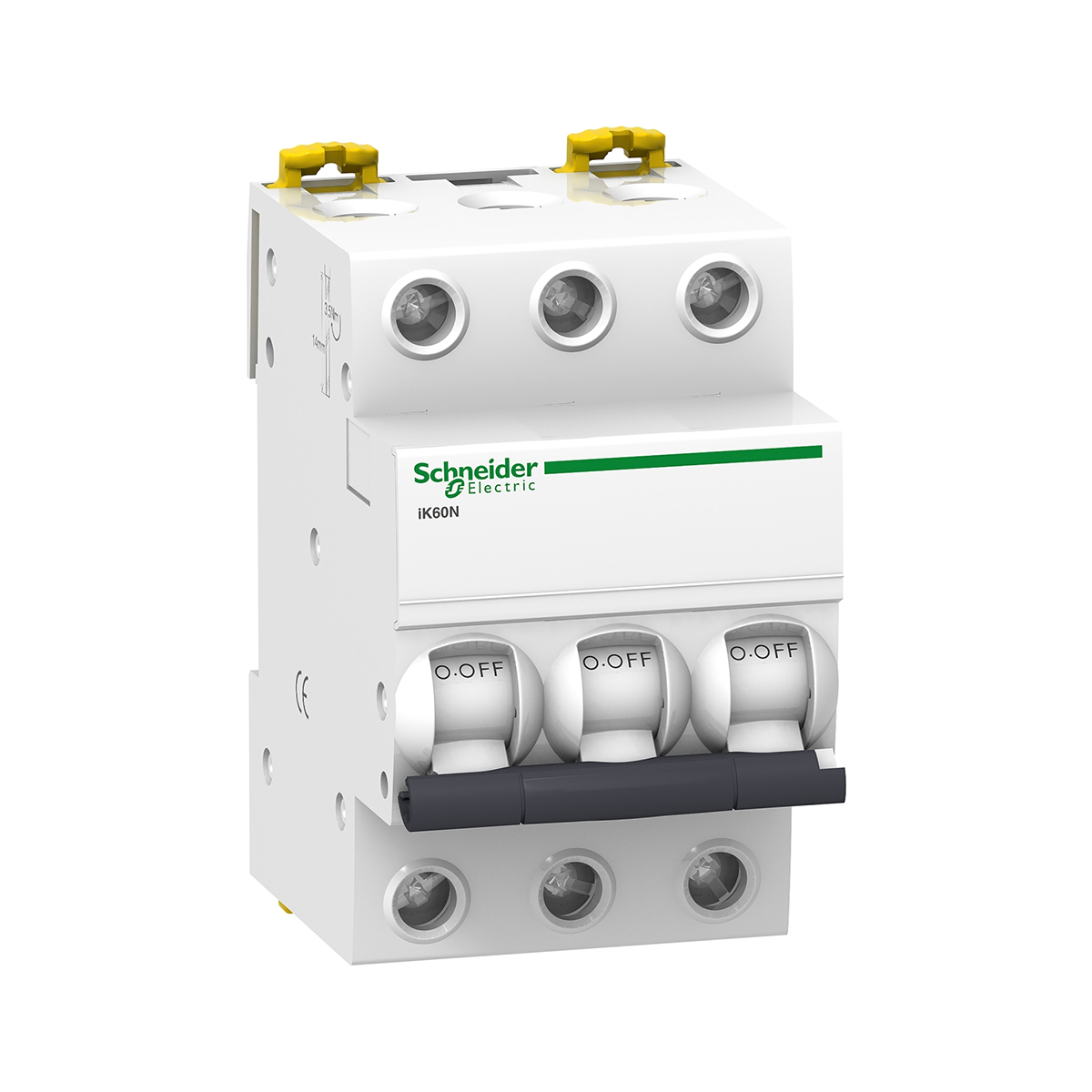

کلید مينياتوری سه پل 16 آمپر اشنایدر الکتریکminiature circuit breaker – iK60N – 3P – 16 A – C curve
کلید مينياتوری سه پل 16 آمپر
A9K24316
همان طور که می دانید کاربرد کلید مینیاتوری به منظور حفاظت مدارها در برابر جریان های اضافه بار و اتصال کوتاه، حفاظت دستگاه ها در برابر اتصال کوتاه و تأمین ایمنی در مقابل بروز اتصال کوتاه بین هادی فاز با بدنه هادی و یا ارت است.
از کاربردهای کلید مینیاتوری اشنایدر می توان به حفاظت در انتهای خطوط فشار ضعیف، حفاظت مدار موتور الکتریکی، حفاظت مدار روشنایی ساختمان ها، حفاظت مدار ترانسفورماتورهای الکتریکی و حفاظت مدارهای الکتریکی در صنایع اشاره کرد.
در ضمن به منظور جلوگیری از اضافه ولتاژ در هادی خنثی و یا نول در صورت بروز اتصال کوتاه بین فاز و نول، وسیله حفاظتی مانند کلید مینیاتوری برای حفاظت در مقابل اضافه ولتاژ در مدار تأسیسات فشار ضعیف باید پیش بینی گردد تا اجازه ندهد اضافه ولتاژ روی نول باقی بماند.
در انتخاب یک کلید مینیاتوری باید دقت کرد که کلید باید حتماً مطابق با تجهیزات مدار باشد. یکی از عواملی که در این موضوع تأثیر دارد، جریان نامی کلید است که مقدار آن باید بیشتر از میزان جریان بار و کمتر از جریان مجاز حرارتی مداوم هادی های مدار باشد.
کلید مینیاتوری اشنایدر مدل 24350، یک کلید سه پل و با جریان نامی 16 آمپر از سری کلیدهای C60N اشنایدر با قدرت قطعی معادل جریان 6 کیلو آمپر است. این کلیدهای مینیاتوری کلاس C هستند که مناسب برای بارهای معمولی و سیستم موتوری معرفی شده اند. زیرا الکتروموتورها جریان راه اندازی بالایی دارند و نیاز به کلید حفاظتی دارند که کندکار باشد و با افزایش جریان در ابتدای راه اندازی، سریع تریپ رخ ندهد. تریپ مغناطیسی کلیدهای مینیاتوری کلاس C در محدوده 5 تا 10 برابر جریان نامی انجام می پذیرد.
دوام مکانیکی این کلیدهای مینیاتوری تا 20000 سیکل قطع و وصل کلید، تضمین شده است. همان طور که می دانید عمر یک کلید به علت اصطکاک قطعات با یکدیگر هنگام قطع و وصل، تحت تأثیر قرار می گیرد. یکی از آزمون هایی که کلید مینیاتوری پشت سر می گذارد، آزمون دوام مکانیکی و الکتریکی کلید توسط دستگاه تست دوام مکانیکی و الکتریکی است.
لازم به ذکر است که وزن کلیدهای مینیاتوری سه پل اشنایدر سری C60N، حدود 0.36 کیلوگرم است.
فنی | |
سِری ساخت | C60 |
کد فنی | A9K24316 |
نام اختصاری | C60N |
کاربرد مداری | توزیع |
رنج جریان نامی [In] | 16 آمپر |
تعداد پل | سه پل |
تعداد پل محافظت شده | 3 عدد |
نوع ولتاژ | AC/DC |
میزان تحمل ناگهانی ولتاژ [Uimp] | 6kV conforming to IEC 60947-2 |
تکنولوژی قطع | حرارتی – مغناطیسی |
کاربرد محصول | مخصوص سیستم موتوری C curve |
پشتیبانی نصب | ریل 35 میلی متری |
محدودیت تریپ مغناطیسی | 10…5 * ln |
ظرفیت قطع | Icn 6 kA at 400 V AC conforming to IEC 60898 Icu 20 kA at 230…240 V AC conforming to IEC 60947-2 Icu 10 kA at 400…415 V AC conforming to IEC 60947-2 Icu 6 kA at 440 V AC conforming to IEC 60947-2 Icu 30 kA at 125 V DC conforming to IEC 60947-2 |
رنج ظرفیت قطع سرویس [Ics] | Ics 4.5 kA 440 V AC conforming to IEC 60947-2 Ics 6 kA 400 V AC conforming to IEC 60898 Ics 7.5 kA 400…415 V AC conforming to IEC 60947-2 Ics 15 kA 230…240 V AC conforming to IEC 60947-2 |
رنج ولتاژ عایق بندی [Ui] | 500V AC conforming to IEC 60947-2 |
نمایش دهنده حالت اتصال | دارد |
نوع کنترل | عملکرد دستی |
نشانگر وضعیت | نشانگر قطع |
حالت نصب | ثابت |
رنج ولتاژ کاری [Ue] | 440 ولت AC |
کد منحنی | C |
دوام مکانیکی | 20000 بار |
میزان گشتاور | 2 نیوتن متر |
مدت زمان گارانتی | 12 ماه |
خصوصیات ظاهری | |
وزن محصول | 0.36 کیلو گرم |
اتصالات | |
پیچ اتصال | 6 عدد |
اتصالات – ترمینال |
