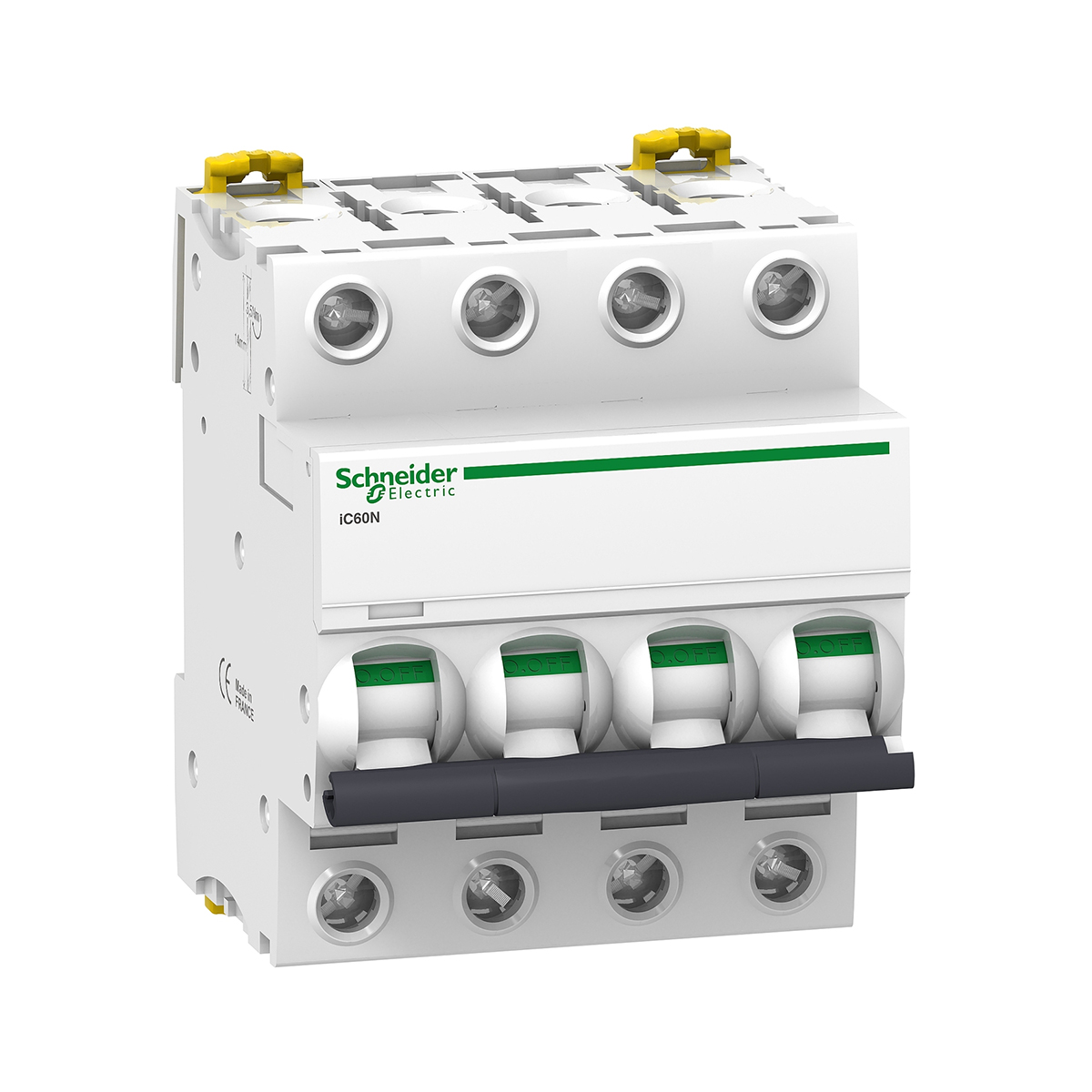

کلید مينياتوری چهار پل 2 آمپر اشنایدر الکتریکiC60N – miniature circuit breaker – 4P – 2A – C curve
کلید مينياتوری چهار پل 2 آمپر
A9K74402
کلید مینیاتوری به عنوان وسیله حفاظتی قطع کننده تأخیردار محسوب می شود که زمان قطع و تریپ این کلیدها به دامنه اضافه جریان آن ها بستگی دارد. به عبارت دیگر هنگامی که اضافه جریان به مدت طولانی موجب خطر در مدار مورد حفاظت باشد، کلید مینیاتوری فعال می شود. به همین دلیل کلیدهای مینیاتوری در مقابل جریان های راه اندازی موتور و سوئیچ زنی های با جریان بالا تریپ انجام نمی دهند و تنها در صورت خطا و اتصال کوتاه عمل می کنند.
در صورتی که خطا در یک فاز رخ دهد، کل مدار محافظت شده توسط MCB، قطع می شود. زیرا به طور معمول از کنار هم قرار گرفتن کلیدهای مینیاتوری مدل های دو پل، سه پل و چهار پل تولید می شوند و از این رو جدا سازی کامل جریان خطا فراهم می شود.
کلید مینیاتوری اشنایدر مدل A9F74402، از جمله کلیدهای 4 پل سری C60N اشنایدر است که جریان نامی آن 2 آمپر در نظر گرفته شده و قدرت قطع آن معادل جریان 6 کیلو آمپر در ولتاژ 400 ولت AC است.
تکنولوژی قطع کلید مینیاتوری، تکنولوژی حرارتی- مغناطیسی است. هر کلید منحنی قطع مربوط به خود را دارد. این کلید 4 پل اشنایدر در طبقه کلیدهای کلاس C با محدوده تریپ مغناطیسی 5 تا 10 برابر جریان نامی قرار می گیرد.
عملکرد کلید مینیاتوری یکی بر اساس اثر حرارتی جریان برق و دیگری بر مبنای اثر الکترومغناطیسی است.
عملکرد حرارتی MCB: قسمتی از کلید شامل یک نوار بی متال (نواری با دو فلز مختلف) است که به طور معمول از جنس برنج و فولاد هستند و در راستای هم متصل شده اند. با افزایش جریان اضافه و مدت دار، حرارت ناشی از آن باعث خم شدن بی متال و آزاد شدن دستگیره تریپ و جدا شدن کنتاکت ها از هم و نهایتاً باز شدن اتصالات کلید و قطع مدار می شود.
عملکرد مغناطیسی MCB: تشخیص جریان اتصال کوتاه بر عهده سیم پیچی با تعداد دور کم و قطر زیاد به صورت مغناطیسی است و در این حالت کلید مینیاتوری مدار را قطع می کند. این عملکرد به صورتی است که در اثر اتصال کوتاه و افزایش جریان به طور ناگهانی، پیستون وابسته به سیم پیچ یا مفتول کلید مینیاتوری به صورت الکترومکانیکی جا به جا می شود و به اهرم چرخشی ضربه وارد می کند که این ضربه باعث آزاد شدن اتصال های مدار می شود.
| فنی | |
| سِری ساخت | C60 |
| کد فنی | A9F74402 |
| نام اختصاری | C60N |
| کاربرد مداری | توزیع |
| رنج جریان نامی [In] | 2آمپر |
| تعداد پل | چهار پل |
| تعداد پل محافظت شده | 4 عدد |
| نوع ولتاژ | AC/DC |
| میزان تحمل ناگهانی ولتاژ [Uimp] | 6kV conforming to IEC 60947-2 |
| تکنولوژی قطع | حرارتی – مغناطیسی |
| کاربرد محصول | مخصوص سیستم موتوری C curve |
| پشتیبانی نصب | ریل 35 میلی متری |
| محدودیت تریپ مغناطیسی | 10…5 * ln |
| ظرفیت قطع | Icn 6 kA at 400 V AC conforming to IEC 60898 Icu 20 kA at 230…240 V AC conforming to IEC 60947-2 Icu 10 kA at 400…415 V AC conforming to IEC 60947-2 Icu 6 kA at 440 V DC conforming to IEC 60947-2 Icu 40 kA at 250 V DC conforming to IEC 60947-2 |
| رنج ظرفیت قطع سرویس [Ics] | Ics 6 kA 400 V AC conforming to IEC 60898 Ics 7.5 kA 400…415 V AC conforming to IEC 60947-2 Ics 15 kA 230…240 V AC conforming to IEC 60947-2 |
| رنج ولتاژ عایق بندی [Ui] | 500V AC conforming to IEC 60947-2 |
| نمایش دهنده حالت اتصال | دارد |
| نوع کنترل | عملکرد دستی |
| نشانگر وضعیت | نشانگر قطع |
| حالت نصب | ثابت |
| رنج ولتاژ کاری [Ue] | 440 ولت AC |
| کد منحنی | C |
| دوام مکانیکی | 20000 بار |
| میزان گشتاور | 2 نیوتن متر |
| مدت زمان گارانتی | 12 ماه |
| خصوصیات ظاهری | |
| وزن محصول | 0.48 کیلو گرم |
| اتصالات | |
| پیچ اتصال | 8 عدد |
| اتصالات – ترمینال ها | Tunnel type terminals 16 mm² flexible Tunnel type terminals 25 mm² rigid |
