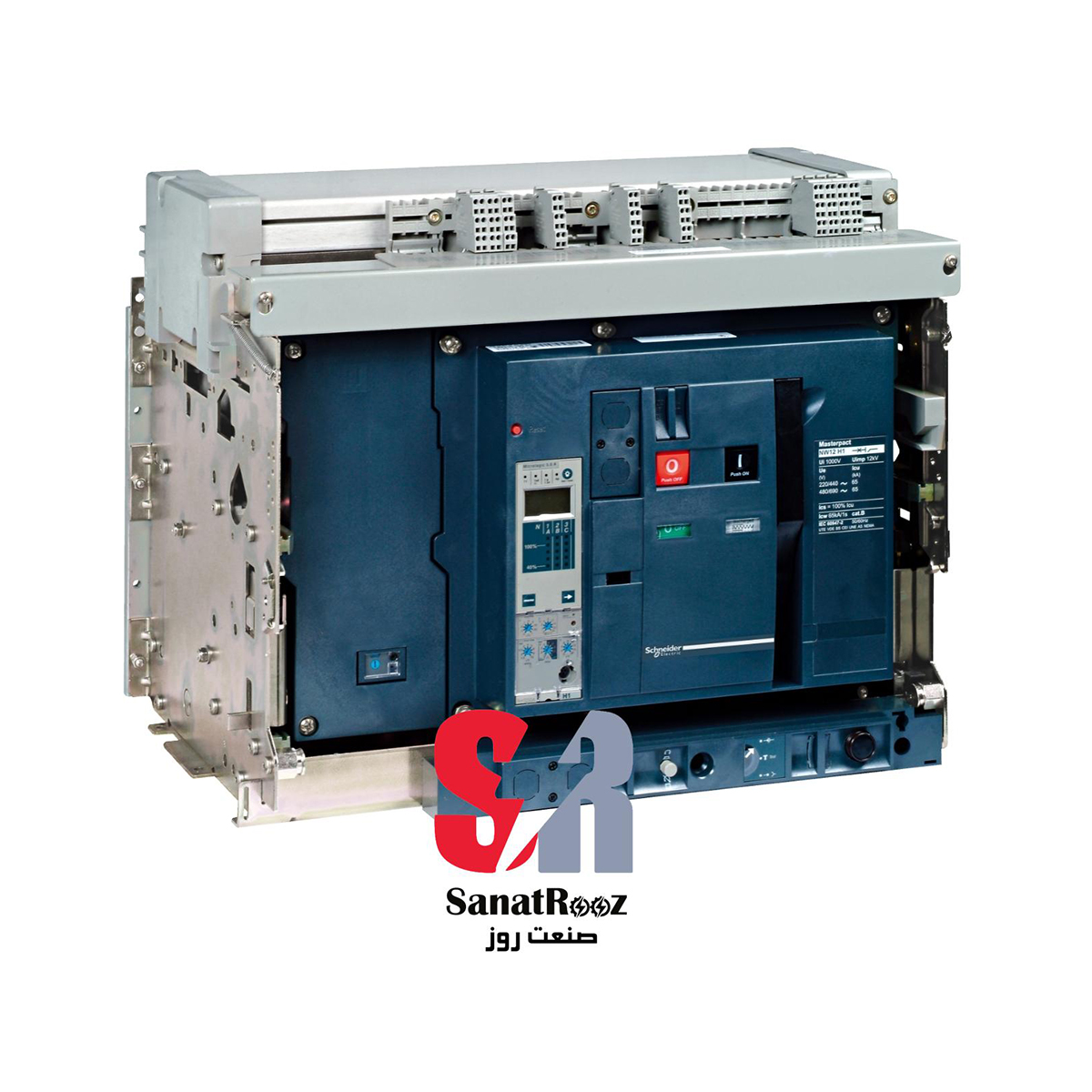

کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 100kA

باگارانتی
Circuit breaker frame, MasterPact NW20H2, 2000A, 100kA/440VAC 50/60Hz (Icu), 4 poles, drawout
0
از 0 رای

0comments

شناسه محصول: NW20H24PML2EWHH
ویژگی های محصول
  • برند : : اشنایدر الکتریک
  • کد فنی (آسیا) : NW20H24PML2EDXX
  • کد فنی (ترکیه) : NW20H24PML2EWHH
  • کد فنی (اروپا) : 48295
  • کد فنی (قدیم) : NW20H24P2ED
  • رنگ بدنه : مشکی
+ اطلاعات بیشتر
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمب کالا باز نشده باشد.
GTIN: NW20H24PML2EWHH

تماس بگیرید

Date Updated: 13 شهریور 1403
Do you know a better price?
مرا اگاه کن


از طریق:
ثبت

محصولات مشابه

نقد و بررسی

کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 100kA

کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 100kA مدل 48295 با پارت نامبرهای NW20H24P2ED، NW20H24PML2EFXX و NW20H24PML2EWHH از سری MasterPact، بهترین انتخاب برای حفاظت و توزیع قدرت در سیستم‌های الکتریکی پیشرفته است. این کلیدها با ویژگی‌های قطع بالا، نصب کشویی و دوام مکانیکی بالا، مناسب برای محیط‌های صنعتی حساس هستند. همچنین، با رعایت استانداردهای بین‌المللی، امنیت و کارایی سیستم‌های شما را تضمین می‌کنند. کلیدهای 48295 با این پارت نامبرها، انعطاف‌پذیری بالا و قابلیت‌های پیشرفته‌ای برای مدیریت و کنترل جریان الکتریکی ارائه می‌دهند.

نمایش بیشتر - بستن

کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 100kA یکی از پرطرفدارترین و کاربردی‌ترین محصولات در دسته تجهیزات برقی است که به‌واسطه کیفیت بالا و عملکرد قابل‌اعتماد خود توانسته است جایگاه ویژه‌ای در بازار برق صنعتی پیدا کند. در این مقاله، به بررسی انواع این کلیدها، پارت نامبرهای مختلف، نقاط ضعف و قوت، و همچنین حفاظت‌های موجود در این نوع کلید می‌پردازیم.

انواع کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 100kA

کلید هوایی اشنایدر در مدل‌های مختلفی تولید می‌شود که هر یک از آن‌ها با توجه به نیازهای مختلف صنعتی و کاربردهای متنوع، طراحی شده‌اند. کلیدهای هوایی اشنایدر با جریان نامی 2000 آمپر و چهار پل به‌صورت کشویی، معمولاً در تابلوهای برق صنعتی استفاده می‌شوند و به دلیل توانایی قطع جریان‌های بالا تا 100kA در شرایط اضطراری، انتخابی مناسب برای محیط‌های حساس و پرخطر هستند.

انواع پارت نامبرهای کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 100kA

پارت نامبرهای کلید هوایی اشنایدر، معرف ویژگی‌های فنی و نوع کلید هستند. برخی از پارت نامبرهای رایج برای این کلیدها عبارت‌اند از:

  • NW20H24: این پارت نامبر معرف کلید هوایی 2000 آمپر، چهار پل، کشویی با قدرت قطع 100kA است.
  • NW20H20F: این مدل نیز مشابه مدل قبلی است با این تفاوت که دارای سیستم حفاظت حرارتی و مغناطیسی پیشرفته‌تری است.
  • NW20H20FUV: این مدل از قابلیت‌های اضافه‌ای مانند حفاظت در برابر افت ولتاژ (UV) برخوردار است.



در ادامه، مشخصات فنی کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 100kA :و در یک جدول مرتب ارائه می‌دهم:

مشخصات توضیحات
محدوده MasterPact
نام محصول MasterPact NW
نوع قطع کننده MasterPact NW20H2
نوع محصول یا قطعه قطع‌کننده مدار (Circuit Breaker)
کاربرد دستگاه حفاظت توزیع قدرت
تعداد پل‌ها 4 پل (4P)
موقعیت نول سمت چپ
واحد کنترلی بدون واحد کنترل
جریان نامی [In] 2000 آمپر در 40 درجه سانتیگراد
نوع عملکرد H2 با قدرت قطع 100kA در 440 ولت AC
ولتاژ عملیاتی نامی [Ue] 690 ولت AC با فرکانس 50/60 هرتز
قابلیت ایزولاسیون بله، مطابق با استاندارد EN/IEC 60947-2
نوع انتخاب‌پذیری دسته B
نوع کنترل دکمه فشاری (Push-button)
حالت نصب کشویی (Drawout)
ظرفیت قطع نهایی [Icu] 100 کیلوآمپر در 220/415 ولت AC 50/60 هرتز، 100 کیلوآمپر در 440 ولت AC 50/60 هرتز، 85 کیلوآمپر در 525 ولت AC 50/60 هرتز، 85 کیلوآمپر در 690 ولت AC 50/60 هرتز
ظرفیت قطع سرویس [Ics] 100 کیلوآمپر در 220/415 ولت AC 50/60 هرتز، 100 کیلوآمپر در 440 ولت AC 50/60 هرتز، 85 کیلوآمپر در 525 ولت AC 50/60 هرتز، 85 کیلوآمپر در 690 ولت AC 50/60 هرتز
ظرفیت تحمل کوتاه مدت [Icw] 85 کیلوآمپر برای 1 ثانیه، 75 کیلوآمپر برای 3 ثانیه
ظرفیت قطع اتصال کوتاه [Icm] 220 کیلوآمپر در 220/415 ولت AC با فرکانس 50/60 هرتز، 187 کیلوآمپر در 440 ولت AC با فرکانس 50/60 هرتز، 187 کیلوآمپر در 525 ولت AC با فرکانس 50/60 هرتز، 187 کیلوآمپر در 690 ولت AC با فرکانس 50/60 هرتز
حفاظت فوری یکپارچه 171 تا 209 کیلوآمپر (پیک)
رتبه سنسور 1000 آمپر، 2000 آمپر
ولتاژ عایق‌بندی نامی [Ui] 1000 ولت AC 50/60 هرتز
ولتاژ تحملی ضربه [Uimp] 12 کیلوولت
اتلاف توان [W] 470 وات
زمان قطع حداکثر 25 میلی‌ثانیه
زمان پاسخ دهی حداکثر بسته شدن 70 میلی‌ثانیه
پشتیبانی نصب پشتی، ریل‌ها
اتصال از بالا جلو، عقب
اتصال از پایین جلو، عقب
فاصله اتصال 115 میلی‌متر
دوام مکانیکی 10000 سیکل بدون نیاز به نگهداری، 20000 سیکل با نگهداری
دوام الکتریکی 6000 سیکل در 690 ولت AC 50/60 هرتز بدون نیاز به نگهداری مطابق با EN/IEC 60947-2، 8000 سیکل در 440 ولت AC 50/60 هرتز بدون نیاز به نگهداری مطابق با EN/IEC 60947-2
استانداردها EN/IEC 60947-1، EN/IEC 60947-2
گواهینامه‌ها CE, CCC, EAC
درجه حفاظتی IP IP30 مطابق با IEC 60529
درجه آلودگی درجه 4 مطابق با IEC 60664-1
دمای کاربری محیط -25 تا 70 درجه سانتیگراد
دمای نگهداری محیط -40 تا 85 درجه سانتیگراد
ارتفاع عملیاتی 0 تا 2000 متر بدون کاهش عملکرد، 2000 تا 5000 متر با کاهش عملکرد
واحدهای بسته‌بندی نوع بسته: PCE، تعداد واحد در بسته: 1، ابعاد بسته: 30.5 سانتی‌متر ارتفاع، 29.5 سانتی‌متر عرض، 49.5 سانتی‌متر طول، وزن بسته: 49.502 کیلوگرم
وضعیت پایداری محصول Green Premium
مقررات REACh بیانیه REACh
دستورالعمل RoHS اتحادیه اروپا مطابق با معافیت‌ها
فاقد جیوه بله
مقررات RoHS چین بیانیه RoHS چین
اطلاعات معافیت RoHS بله
افشاگری‌های زیست‌محیطی نمایه زیست‌محیطی محصول
نمایه دورانی اطلاعات پایان عمر
هشدار Proposition 65 کالیفرنیا هشدار: این محصول ممکن است شما را به مواد شیمیایی شامل DINP و DIDP که شناخته شده است به عنوان ایجاد کننده سرطان و نقص‌های مادرزادی یا سایر آسیب‌های تولیدمثلی در ایالت کالیفرنیا، معرض کند. برای اطلاعات بیشتر به www.P65Warnings.ca.gov مراجعه کنید.
گارانتی قراردادی 18 ماه

این جدول اطلاعات اصلی و فنی مرتبط با کلید هوایی Schneider Electric مدل MasterPact NW20H2 را به صورت مرتب و ترجمه شده در اختیار شما قرار می‌دهد.



نقاط قوت و ضعف کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 100kA

هر تجهیزاتی نقاط قوت و ضعف خاص خود را دارد و کلید هوایی اشنایدر نیز از این قاعده مستثنی نیست.

نقاط قوت:
  • قدرت قطع بالا: این کلیدها توانایی قطع جریان‌های بالا تا 100kA را دارند که این ویژگی، آن‌ها را برای محیط‌های صنعتی با بارهای سنگین مناسب می‌سازد.
  • طول عمر بالا: طراحی با کیفیت و استفاده از مواد مرغوب در ساخت این کلیدها باعث افزایش طول عمر و کاهش نیاز به تعمیرات مکرر می‌شود.
  • سیستم کشویی: امکان جا به‌جایی راحت و نصب سریع به دلیل کشویی بودن کلیدها از دیگر مزایای آن‌ها است.
نقاط ضعف:
  • قیمت بالا: به دلیل کیفیت بالای این محصولات، قیمت آن‌ها نیز نسبت به محصولات مشابه بالاتر است.
  • نیاز به نگهداری تخصصی: برای بهره‌وری حداکثری از این کلیدها، نیاز به نگهداری و سرویس‌های دوره‌ای توسط افراد متخصص وجود دارد.

حفاظت‌های کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 100kA

یکی از ویژگی‌های برجسته کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 100kA، حفاظت‌های متعددی است که در این تجهیزات تعبیه شده است. برخی از این حفاظت‌ها عبارت‌اند از:

  • حفاظت حرارتی: این کلیدها مجهز به سنسورهای حرارتی هستند که در صورت افزایش دمای غیرمجاز، عمل کرده و جریان را قطع می‌کنند.
  • حفاظت مغناطیسی: این سیستم به‌ویژه در برابر جریان‌های اتصال کوتاه و نوسانات شدید جریان مؤثر است و باعث افزایش ایمنی در سیستم‌های الکتریکی می‌شود.
  • حفاظت در برابر افت ولتاژ: کلیدهایی که با پارت نامبرهای خاص تولید می‌شوند، از سیستم حفاظت در برابر افت ولتاژ نیز برخوردارند که مانع از آسیب به تجهیزات در زمان کاهش ولتاژ می‌شود.






نتیجه‌گیری

کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 100kA به‌عنوان یکی از محصولات پیشرو در صنعت برق، با توجه به ویژگی‌های برجسته خود مانند قدرت قطع بالا، طول عمر زیاد، و سیستم‌های حفاظتی پیشرفته، انتخابی ایده‌آل برای استفاده در محیط‌های صنعتی است. با این حال، باید به هزینه بالای این محصول و نیاز به نگهداری تخصصی آن نیز توجه داشت. این کلیدها با تنوع پارت نامبرهای مختلف، امکان انتخاب مناسبی را برای کاربردهای مختلف فراهم می‌کنند.

توضیحات تکمیلی

کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 100kA
مشخصات دیگر
برند :

اشنایدر الکتریک

کد فنی (آسیا)

NW20H24PML2EDXX

کد فنی (ترکیه)

NW20H24PML2EWHH

کد فنی (اروپا)

48295

کد فنی (قدیم)

NW20H24P2ED

رنگ بدنه

مشکی

جنس بدنه

پلی کربنات فشرده

گارانتی

گارانتی 18 ماهه شرکتی معتبر

کشور سازنده

فرانسه

وزن کالا

120 کیلوگرم
