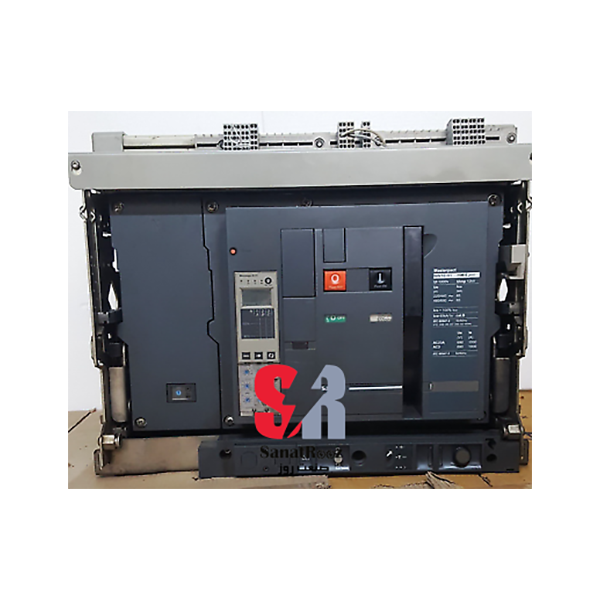

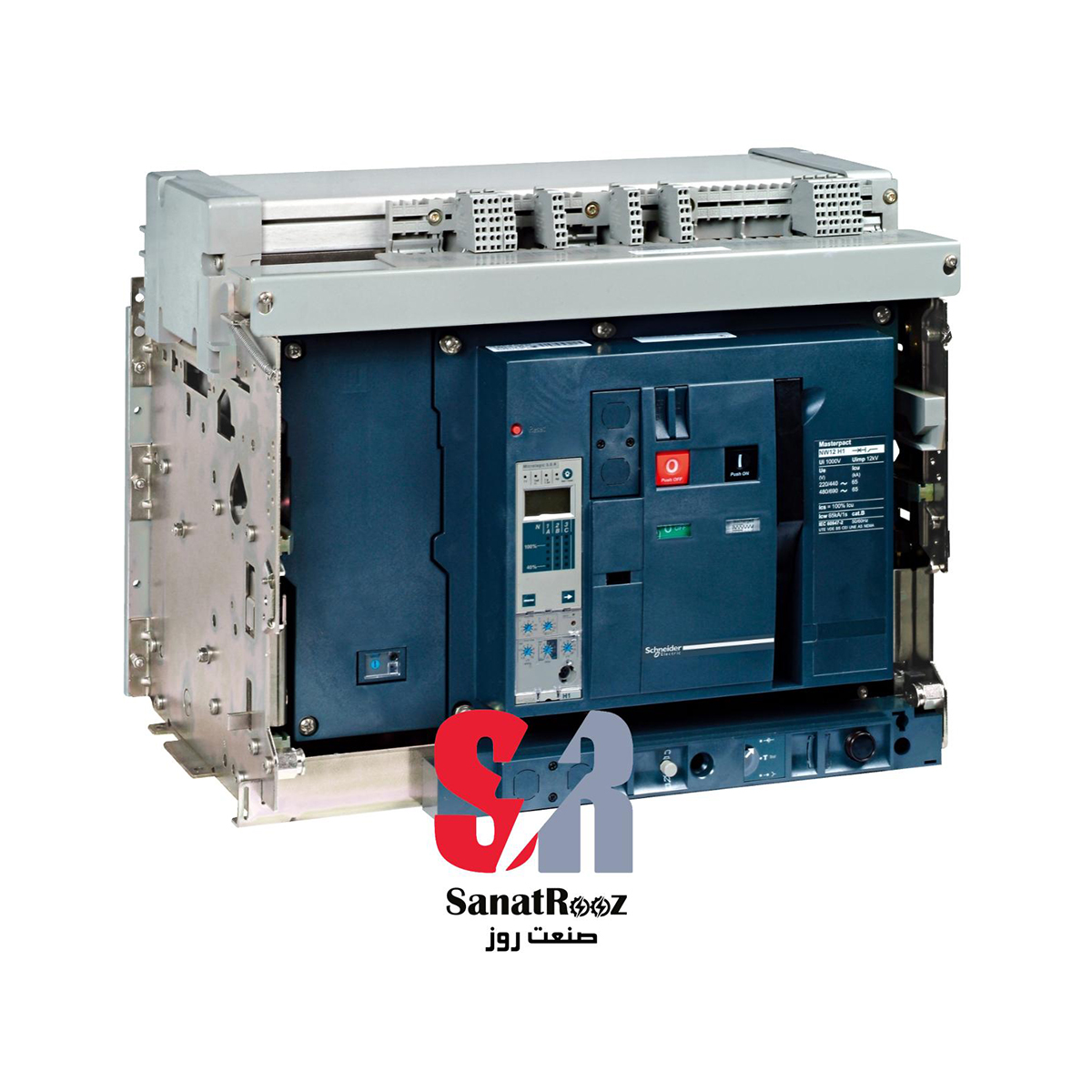

کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 150kA

باگارانتی
Circuit breaker frame, MasterPact NW20H3, 2000A, 150kA/440VAC 50/60Hz (Icu), 4 poles, drawout
0
از 0 رای

0comments

شناسه محصول: NW20H34PML2EWHH
ویژگی های محصول
  • برند : : اشنایدر الکتریک
  • کد فنی (آسیا) : NW20H34PML2EDXX
  • کد فنی (ترکیه) : NW20H34PML2EWHH
  • کد فنی (اروپا) : 48296
  • کد فنی (قدیم) : NW20H34P2D
  • رنگ بدنه : مشکی
+ اطلاعات بیشتر
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمب کالا باز نشده باشد.
GTIN: NW20H34PML2EWHH

تماس بگیرید

Date Updated: 13 شهریور 1403
Do you know a better price?
مرا اگاه کن


از طریق:
ثبت

محصولات مشابه

نقد و بررسی

کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 150kA

کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 150kA مدل 48296 با پارت نامبرهای NW20H34P2ED، NW20H34PML2EFXX و NW20H34PML2EWHH یکی از بهترین گزینه‌ها برای حفاظت و مدیریت جریان‌های الکتریکی در سیستم‌های صنعتی است. این کلیدها با ظرفیت 2000 آمپر و چهار پل، به طور خاص برای قطع جریان‌های بالا تا 150kA طراحی شده‌اند. مدل 48296 با قابلیت‌های حفاظتی پیشرفته مانند حفاظت مغناطیسی و حرارتی، و همچنین حفاظت در برابر افت ولتاژ، انتخابی ایده‌آل برای محیط‌های صنعتی حساس است. این کلیدها با طراحی کشویی، نصب و سرویس‌دهی آسانی را فراهم کرده و با استانداردهای بین‌المللی مطابقت کامل دارند.

نمایش بیشتر - بستن

کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 150kA یکی از تجهیزات برجسته و قدرتمند در زمینه حفاظت و مدیریت سیستم‌های برق صنعتی است. این کلیدها به‌طور خاص برای مدیریت و کنترل جریان‌های بالا طراحی شده‌اند و به دلیل قابلیت قطع جریان‌های شدید تا 150kA، به‌ویژه در محیط‌های حساس و پرخطر کاربرد گسترده‌ای دارند. در این مقاله، به بررسی انواع این کلیدها، پارت نامبرهای مختلف، نقاط ضعف و قوت، و همچنین حفاظت‌های موجود در این کلید خواهیم پرداخت.

انواع کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 150kA

کلید هوایی اشنایدر با ظرفیت 2000 آمپر و چهار پل در دسته‌بندی‌های مختلفی عرضه می‌شود که هر یک از آن‌ها برای کاربردهای خاصی در صنعت برق طراحی شده‌اند. این کلیدها به صورت کشویی نصب می‌شوند و این ویژگی به کاربران اجازه می‌دهد که در صورت نیاز به‌راحتی آن‌ها را جابجا کرده یا به سرویس‌دهی بپردازند. این مدل‌ها با قابلیت قطع جریان تا 150kA، امنیت بالایی را برای سیستم‌های الکتریکی فراهم می‌کنند.

انواع پارت نامبرهای کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 150kA

پارت نامبرهای مختلف این کلیدها نشان‌دهنده ویژگی‌ها و قابلیت‌های خاص هر مدل است. برخی از پارت نامبرهای مهم برای کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 150kA عبارتند از:

  • NW20H34P2ED: این مدل استاندارد با قابلیت قطع جریان تا 150kA، انتخابی مناسب برای حفاظت از سیستم‌های برق با بارهای سنگین است.
  • NW20H34PML2EDXX: این پارت نامبر دارای حفاظت‌های پیشرفته‌تری مانند حفاظت مغناطیسی و حرارتی است که امنیت بیشتری را برای سیستم‌های حساس فراهم می‌کند.
  • NW20H34PML2EWHH: این مدل با قابلیت‌های ویژه‌ای مانند حفاظت در برابر افت ولتاژ و افزایش امنیت سیستم‌های الکتریکی، برای محیط‌های صنعتی پرنوسان مناسب است.





در ادامه، اطلاعات موجود مشخصات فنی  کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 150kA در یک جدول مرتب ارائه می‌دهم:





مشخصات توضیحات
محدوده MasterPact
نام محصول MasterPact NW
نوع قطع کننده MasterPact NW20H3
نوع محصول یا قطعه قطع‌کننده مدار (Circuit Breaker)
کاربرد دستگاه حفاظت توزیع قدرت
تعداد پل‌ها 4 پل (4P)
موقعیت نول سمت چپ
واحد کنترلی بدون واحد کنترل
جریان نامی [In] 2000 آمپر در 40 درجه سانتیگراد
نوع عملکرد H3 با قدرت قطع 150kA در 440 ولت AC
ولتاژ عملیاتی نامی [Ue] 690 ولت AC با فرکانس 50/60 هرتز
قابلیت ایزولاسیون بله، مطابق با استاندارد EN/IEC 60947-2
نوع انتخاب‌پذیری دسته B
نوع کنترل دکمه فشاری (Push-button)
حالت نصب کشویی (Drawout)
ظرفیت قطع نهایی [Icu] 150 کیلوآمپر در 220/415 ولت AC 50/60 هرتز، 150 کیلوآمپر در 440 ولت AC 50/60 هرتز، 130 کیلوآمپر در 525 ولت AC 50/60 هرتز، 100 کیلوآمپر در 690 ولت AC 50/60 هرتز
ظرفیت قطع سرویس [Ics] 150 کیلوآمپر در 220/415 ولت AC 50/60 هرتز، 150 کیلوآمپر در 440 ولت AC 50/60 هرتز، 130 کیلوآمپر در 525 ولت AC 50/60 هرتز، 100 کیلوآمپر در 690 ولت AC 50/60 هرتز
ظرفیت تحمل کوتاه مدت [Icw] 65 کیلوآمپر برای 1 ثانیه، 65 کیلوآمپر برای 3 ثانیه
ظرفیت قطع اتصال کوتاه [Icm] 330 کیلوآمپر در 220/415 ولت AC با فرکانس 50/60 هرتز، 330 کیلوآمپر در 440 ولت AC با فرکانس 50/60 هرتز، 286 کیلوآمپر در 525 ولت AC با فرکانس 50/60 هرتز، 220 کیلوآمپر در 690 ولت AC با فرکانس 50/60 هرتز
حفاظت فوری یکپارچه 135 تا 165 کیلوآمپر (پیک)
رتبه سنسور 1000 آمپر، 2000 آمپر
ولتاژ عایق‌بندی نامی [Ui] 1000 ولت AC 50/60 هرتز
ولتاژ تحملی ضربه [Uimp] 12 کیلوولت
اتلاف توان [W] 470 وات
زمان قطع حداکثر 25 میلی‌ثانیه
زمان پاسخ دهی حداکثر بسته شدن 70 میلی‌ثانیه
پشتیبانی نصب پشتی، ریل‌ها
اتصال از بالا جلو، عقب
اتصال از پایین جلو، عقب
فاصله اتصال 115 میلی‌متر
دوام مکانیکی 10000 سیکل بدون نیاز به نگهداری، 20000 سیکل با نگهداری
دوام الکتریکی 2000 سیکل در 690 ولت AC 50/60 هرتز بدون نیاز به نگهداری مطابق با EN/IEC 60947-2، 2000 سیکل در 440 ولت AC 50/60 هرتز بدون نیاز به نگهداری مطابق با EN/IEC 60947-2
ابعاد ارتفاع: 439 میلی‌متر، عرض: 556 میلی‌متر، عمق: 395 میلی‌متر
وزن خالص 120 کیلوگرم
استانداردها EN/IEC 60947-1، EN/IEC 60947-2
گواهینامه‌ها CE, CCC, EAC
درجه حفاظتی IP IP30 مطابق با IEC 60529
درجه آلودگی درجه 4 مطابق با IEC 60664-1
دمای کاربری محیط -25 تا 70 درجه سانتیگراد
دمای نگهداری محیط -40 تا 85 درجه سانتیگراد
ارتفاع عملیاتی 0 تا 2000 متر بدون کاهش عملکرد، 2000 تا 5000 متر با کاهش عملکرد
واحدهای بسته‌بندی نوع بسته: PCE، تعداد واحد در بسته: 1، ابعاد بسته: 30.5 سانتی‌متر ارتفاع، 29.5 سانتی‌متر عرض، 49.5 سانتی‌متر طول، وزن بسته: 49.499 کیلوگرم
وضعیت پایداری محصول Green Premium
مقررات REACh بیانیه REACh
دستورالعمل RoHS اتحادیه اروپا مطابق با معافیت‌ها
فاقد جیوه بله
مقررات RoHS چین بیانیه RoHS چین
اطلاعات معافیت RoHS بله
افشاگری‌های زیست‌محیطی نمایه زیست‌محیطی محصول
نمایه دورانی اطلاعات پایان عمر
هشدار Proposition 65 کالیفرنیا هشدار: این محصول ممکن است شما را به مواد شیمیایی شامل DINP و DIDP که شناخته شده است به عنوان ایجاد کننده سرطان و نقص‌های مادرزادی یا سایر آسیب‌های تولیدمثلی در ایالت کالیفرنیا، معرض کند. برای اطلاعات بیشتر به www.P65Warnings.ca.gov مراجعه کنید.
گارانتی قراردادی 18 ماه



این جدول تمامی مشخصات فنی و اطلاعات مرتبط با کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 150kA را به صورت دقیق و جامع ترجمه واحد بازرگانی شرکت صنعت روز و ارائه می‌دهد.





نقاط قوت و ضعف کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 150kA

هر تجهیزاتی دارای نقاط قوت و ضعف خاص خود است و کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 150kA نیز از این قاعده مستثنی نیست.

نقاط قوت:
  • قدرت قطع بالا: این کلیدها با قابلیت قطع جریان‌های شدید تا 150kA، امنیت بالایی را در مواجهه با نوسانات شدید جریان و اتصال کوتاه فراهم می‌کنند.
  • دوام و پایداری: طراحی مقاوم و استفاده از مواد با کیفیت بالا، این کلیدها را به یکی از بادوام‌ترین گزینه‌ها برای محیط‌های صنعتی تبدیل کرده است.
  • نصب و نگهداری آسان: به دلیل طراحی کشویی، نصب و سرویس این کلیدها بسیار ساده و سریع انجام می‌شود.
نقاط ضعف:
  • هزینه بالا: به دلیل کیفیت و ویژگی‌های پیشرفته، این کلیدها قیمت بالاتری نسبت به سایر مدل‌ها دارند.
  • نیاز به نگهداری تخصصی: برای بهره‌وری بهینه از این کلیدها، نیاز به نگهداری و سرویس‌های دوره‌ای توسط تکنسین‌های متخصص وجود دارد.

حفاظت‌های کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 150kA

یکی از ویژگی‌های برجسته کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 150kA، حفاظت‌های متنوع و پیشرفته‌ای است که در این کلید تعبیه شده است. این حفاظت‌ها شامل موارد زیر می‌شوند:

  • حفاظت حرارتی: این کلیدها به سنسورهای حرارتی مجهز هستند که در صورت افزایش دما، به طور خودکار جریان را قطع می‌کنند تا از آسیب به تجهیزات جلوگیری شود.
  • حفاظت مغناطیسی: این سیستم حفاظتی برای مقابله با جریان‌های اتصال کوتاه و نوسانات شدید طراحی شده و از آسیب دیدن سیستم‌های الکتریکی جلوگیری می‌کند.
  • حفاظت در برابر افت ولتاژ: برخی از مدل‌های این کلید دارای قابلیت حفاظت در برابر افت ولتاژ هستند که مانع از خاموشی‌های ناگهانی و آسیب به تجهیزات می‌شود.
  • حفاظت اضافه جریان: این کلیدها به سیستم‌های حفاظت در برابر اضافه جریان مجهز هستند که از دستگاه‌ها و تجهیزات حساس در برابر نوسانات ناگهانی جریان محافظت می‌کند.






نتیجه‌گیری

کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 150kA به عنوان یکی از پیشرفته‌ترین و قابل اعتمادترین محصولات در زمینه حفاظت و مدیریت جریان‌های الکتریکی در محیط‌های صنعتی، با ویژگی‌هایی مانند قدرت قطع بالا، دوام طولانی و حفاظت‌های پیشرفته، گزینه‌ای ایده‌آل برای تاسیسات بزرگ صنعتی محسوب می‌شود. انتخاب پارت نامبر مناسب بر اساس نیازهای خاص هر پروژه، امکان بهره‌مندی از مزایای بیشتر و حفاظت بهتر از تجهیزات را فراهم می‌کند.

توضیحات تکمیلی

کلید هوایی اشنایدر 2000 آمپر چهار پل NW کشویی 150kA
مشخصات دیگر
برند :

اشنایدر الکتریک

کد فنی (آسیا)

NW20H34PML2EDXX

کد فنی (ترکیه)

NW20H34PML2EWHH

کد فنی (اروپا)

48296

کد فنی (قدیم)

NW20H34P2D

رنگ بدنه

مشکی

جنس بدنه

پلی کربنات فشرده

گارانتی

گارانتی 18 ماهه شرکتی معتبر

کشور سازنده

فرانسه

وزن کالا

120 کیلوگرم
