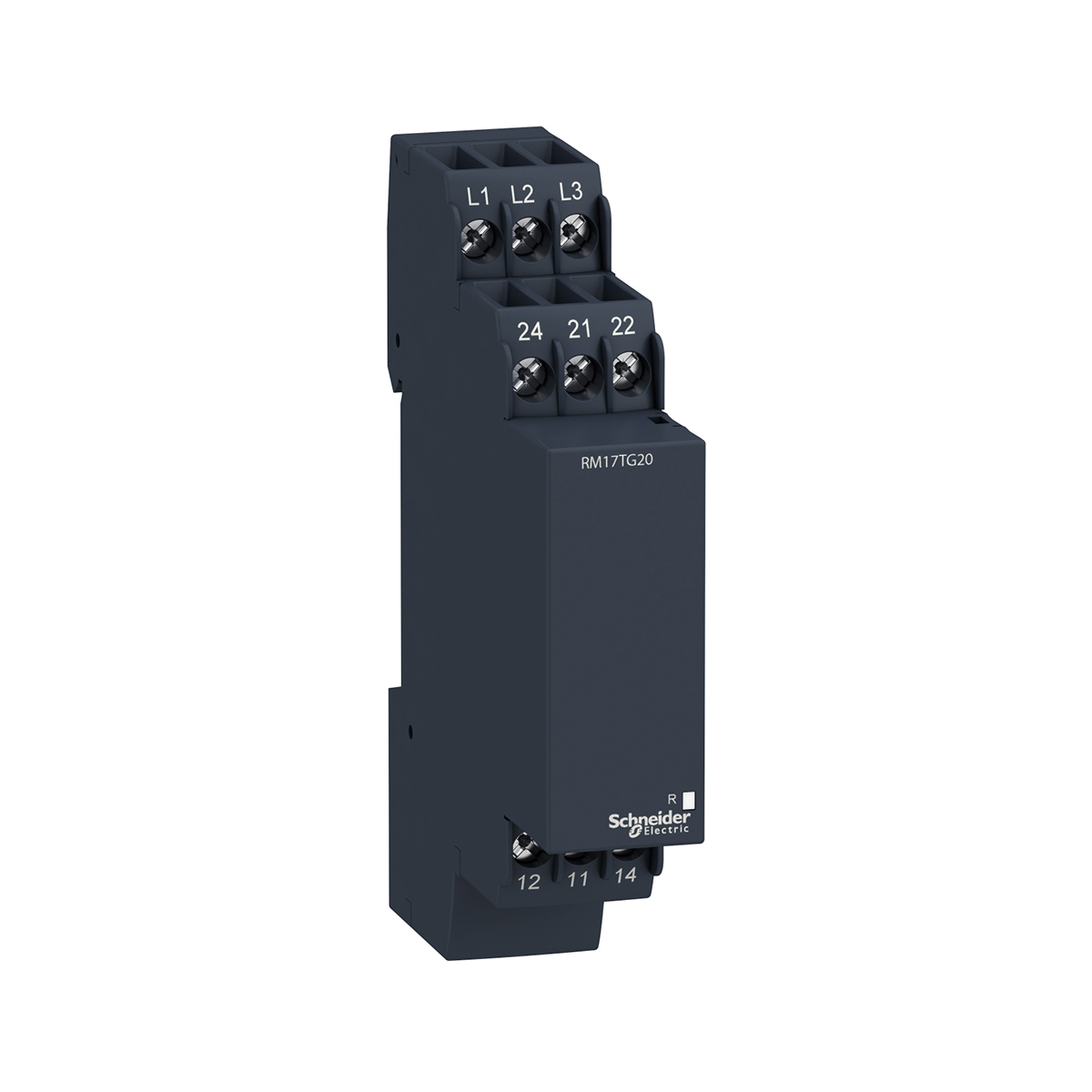

کنترل فاز تک حالته اشنایدر الکتریک (تک چراغ)

phase control relay RM17-T – range 183..484 V AC

تشخیص توالی و عدم تقارن فاز

   از موارد مهم در مورد موتورها که باید از آن پیش گیری و یا د رصورت بروز اصلاح نمود، قطع فاز و تغییر در توالی فاز است.

در صورتی که یک فاز یا دو فاز یک موتور القایی قطع شود، شاهد ولتاژهای نامتعادل در سطح شدیدتر خواهیم بود. هم چنین قطع یک فاز باعث افزایش جریان فازهای دیگر می شود که این امر موجب افزایش تلفات در موتور و گرم شدن آن خواهد شد.

   تغییر در توالی فازها یا به عبارتی تغییر در محل دو فاز موتور باعث تغییر در جهت چرخش موتور می شود. چرخش موتور در جهت خلاف جهت قبلی در بسیاری از سیستم ها موجب بروز خطرات شدیدی خواهد شد.

   موارد ذکر شده از جمله مواردی است که لزوم استفاده از رله کنترل فاز را نشان می دهد.

   در این راستا دو رله کنترل فاز اشنایدر با کد فنی RM17TG00 و RM17TG20 عملکرد مشابهی دارند و تفاوت آن ها در تعداد خروجی این رله ها و ولتاژ تغذیه آن هاست.

   رله کنترل فاز سه فاز اشنایدر با کد فنی RM17TG20 با دو خروجی 5 آمپر و ولتاژ تغذیه 208 تا 440 ولت AC مناسب برای استفاده در سیستم هایی است که به رله با دو خروجی برای کنترل قطعی فاز و یا عدم تقارن فاز نیاز دارند.

   نحوه عملکرد رله RM17TG20 و RM17TG00:

   توالی فاز و قرار داشتن ولتاژ در محدوده مطلوب (بالاتر از 183 ولت)، باعث می شود خروجی رله بسته و چراغ LED زرد رنگ روشن باشد.

   اگر در توالی فاز خطایی رخ دهد یا یک فاز یا بیشتر قطع شود، این موارد توسط رله تشخیص داده می شود (به محض این که ولتاژ به زیر 100 ولت افت پیدا کند به عنوان قطع فاز تشخیص داده می شود). در این حالت خروجی رله باز شده و چراغ LED خاموش می شود.

   به طور کلی رله به نحوی عمل می کند که ولتاژ فاز از 183 ولت کمتر نشود و هم چنین عدم توالی فاز را تشخیص می دهد.
