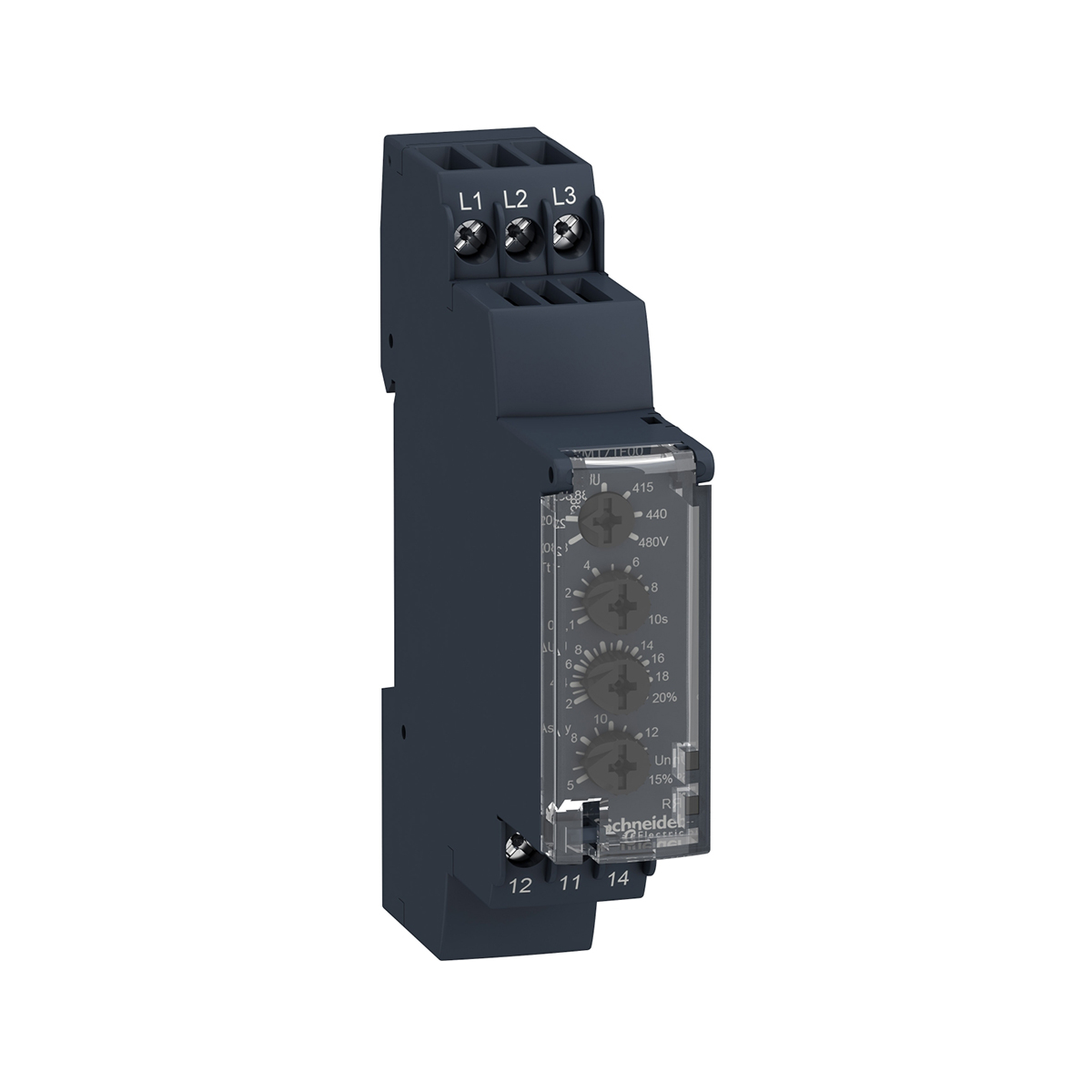

کنترل فاز 4 حالته اشنایدر (3 چراغ)

multifunction control relay RM17-TE – range 183..528 V AC

تشخیص قطعی، توالی، عدم تقارن فاز و افزایش و کاهش ولتاژ

رله کنترل فاز RM17TE00 برای تشخیص قطع یک فاز، تشخیص تغییر توالی فاز، تشخیص کاهش یا افزایش ولتاژ شبکه و تشخیص عدم تقارن ولتاژ شبکه استفاده می شود.

      عملکرد رله کنترل فاز اشنایدر

پس از وصل شدن سه فاز و نول به ترمینال های ،L1 L2،L3  و N در صورت مناسب بودن ولتاژها، نشانگر سبز روشن می شود (Un) و بعد از طی شدن زمان تأخیر (بین 1 تا 10 ثانیه)، با روشن شدن نشانگر (R) کنتاکت خروجی رله وصل می شود.

زمان سنجی در شرایط عادی فازها شروع می شود. رویداد خطا موجب قطع رله خروجی می شود و هر دفعه پس از برطرف کردن خطا، زمان سنجی از صفر شروع می شود.

نشانگر خطا با بروز خطایی همچون افت ولتاژ، قطع و یا جابه جایی فازها و در نتیجه قطع رله داخلی، روشن می شود.

برای اطمینان از صحت تنظیم رله کنترل فاز اشنایدر می توان در حالی که موتور در حال کار است جریان یکی از سه فاز را قطع کرد تا شبکه دو فاز شده و رله کنترل فاز عمل نماید.

رله کنترل فاز اشنایدر مدل RM17TE00، یکی از رله های کنترل فاز اشنایدر است که توسط آن می توان محدوده ولتاژ را تنظیم نمود.

زمان تأخیر رله قابل تنظیم است و بین 0.1 تا 10 ثانیه با دقت 10% تنظیم می شود. محدودۀ اندازه گیری آن بین 183 ولت AC و 528 ولت AC است. که این رنج اندازه گیری با در نظر گرفتن حدود کنترل ولتاژ مدار به مقدار 12 درصد کمتر از حداقل و 10 درصد بیشتر از حداکثر ولتاژ نامی، حدود 208 تا 480 ولت می شود.

این رله یک کنتاکت خروجی C/O باجریان 5 آمپر نامی دارد.

رله RM17TE00 برای 100,000 سیکل الکتریکی یا 30,000,000 سیکل مکانیکی یا 360 بار در ساعت زیر بار کامل طراحی شده است. دمای کاری آن بین20- تا 50 درجه سانتی گراد در نظر گرفته شده است.

رله کنترل فاز اشنایدر قابلیت جلوگیری از عوارض، خسارت ها و خطرات جانی و مالی ناشی از صدمه دیدن سیستم های موتوری به دلیل عدم تقارن یا قطع یک یا دو فاز را دارند
