بیمتال TeSys LRD اشنایدر چیست؟
بیمتال یا رله اضافهبار حرارتی یکی از مهمترین تجهیزات حفاظتی در مدار راهاندازی موتور است. وظیفه اصلی این تجهیز، محافظت از موتور در برابر اضافهبار طولانیمدت، افزایش جریان غیرمجاز و شرایطی مانند قطع فاز است. زمانی که جریان عبوری از موتور از مقدار تنظیمشده روی بیمتال بیشتر شود، مکانیزم حرارتی داخلی فعال شده و فرمان قطع مدار را از طریق کنتاکت کمکی به مدار فرمان ارسال میکند. این عملکرد از سوختن سیمپیچ موتور، آسیب به کابلها و توقف ناگهانی تجهیزات جلوگیری میکند.
بیمتال ۰.۱۶ الی ۰.۲۵ آمپر اشنایدر با کد فنی LRD02 از خانواده TeSys Deca برای حفاظت موتورهای کمجریان طراحی شده و بهدلیل دقت بالا در محدوده جریان پایین، در کاربردهایی استفاده میشود که انتخاب صحیح رنج آمپر اهمیت زیادی دارد. این مدل از نوع Differential Thermal Overload Relay است و با تشخیص اضافهبار و حساسیت به قطع فاز، سطح حفاظت مدار را افزایش میدهد. کلاس تریپ 10A نیز نشان میدهد که این بیمتال برای راهاندازیهای معمولی و موتورهایی با زمان استارت استاندارد مناسب است.
ویژگیها و مزایای کلیدی
رنج تنظیم جریان ۰.۱۶ تا ۰.۲۵ آمپر برای حفاظت دقیق موتورهای کمجریان و تجهیزات سبک.
کلاس تریپ 10A مطابق IEC 60947-4-1، مناسب برای مدارهای راهاندازی موتور با زمان استارت معمولی.
قابل استفاده برای حفاظت موتور در برابر اضافهبار، افزایش جریان و شرایط نامتعادل مانند قطع فاز.
سازگار با کنتاکتورهای TeSys D اشنایدر از جمله LC1D09، LC1D12، LC1D18، LC1D25، LC1D32 و LC1D38.
دارای کنتاکت کمکی 1NO+1NC برای ارسال فرمان قطع، سیگنال خطا یا اتصال به مدار کنترل.
ولتاژ کاری مدار قدرت تا ۶۹۰ ولت AC و فرکانس شبکه ۰ تا ۴۰۰ هرتز، مناسب تابلوهای برق صنعتی و کنترلی.
ولتاژ عایقی نامی ۶۹۰ ولت مطابق IEC 60947-4-1 و تحمل ضربه ولتاژی ۶ کیلوولت.

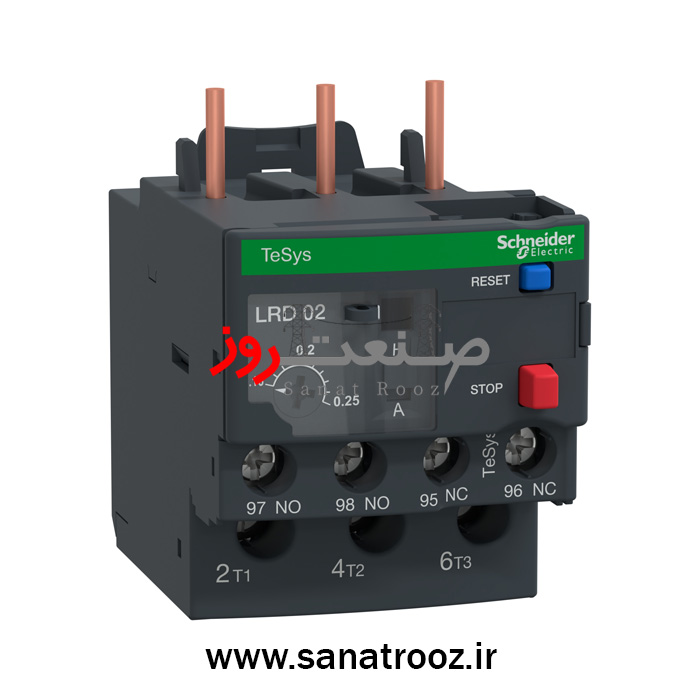

دکمه توقف قرمز و دکمه ریست آبی برای کنترل دستی، تست و بازگردانی مدار پس از رفع خطا.
جبرانسازی دمایی از ۲۰- تا ۶۰+ درجه سانتیگراد برای عملکرد پایدار در شرایط محیطی مختلف.
ابعاد فشرده ۶۶ × ۴۵ × ۷۰ میلیمتر و وزن حدود ۰.۱۲۴ کیلوگرم، مناسب برای نصب در تابلوهای کمجا و مدارهای فرمان فشرده.
کاربرد در صنایع مختلف
بیمتال LRD02 اشنایدر بهدلیل رنج جریان پایین، بیشتر در مدارهایی استفاده میشود که موتور یا بار الکتریکی دارای جریان کاری بسیار کم است و نیاز به حفاظت دقیق در برابر اضافهبار دارد. این مدل برای تابلوهای کنترل موتور، مدارهای فرمان صنعتی، ماشینآلات سبک، پمپهای کوچک، فنهای کممصرف، تجهیزات آزمایشگاهی، سیستمهای تهویه کوچک، خطوط مونتاژ سبک و مدارهای آموزشی یا تست موتور انتخاب مناسبی است.
در صنایع بستهبندی، این بیمتال میتواند برای حفاظت موتورهای کوچک نوار نقاله، تجهیزات تغذیهکننده و مکانیزمهای کمتوان استفاده شود. در تابلوهای تأسیساتی، برای حفاظت فنها، پمپهای کوچک و مدارهای کنترلی موتوری کاربرد دارد. در ماشینسازی سبک، استفاده از LRD02 باعث میشود موتورهای کمجریان در برابر اضافهبار پنهان، گیر مکانیکی، افزایش اصطکاک یا خطای فاز محافظت شوند.
در پروژههای صنعتی که چندین موتور با توان پایین در کنار هم نصب میشوند، انتخاب بیمتال مناسب اهمیت زیادی دارد؛ چون استفاده از رنج آمپر نامتناسب میتواند باعث قطع بیمورد یا حفاظت ناکافی شود. بیمتال اشنایدر LRD02 با بازه تنظیم ۰.۱۶ تا ۰.۲۵ آمپر، برای زمانی مناسب است که جریان نامی موتور در همین محدوده قرار داشته باشد و نیاز به حفاظت دقیق، پایدار و قابل تنظیم وجود داشته باشد.
