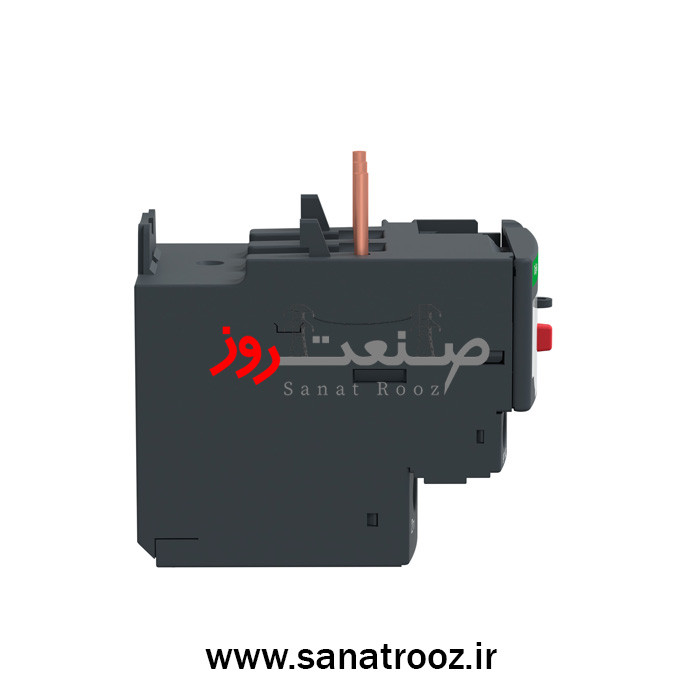

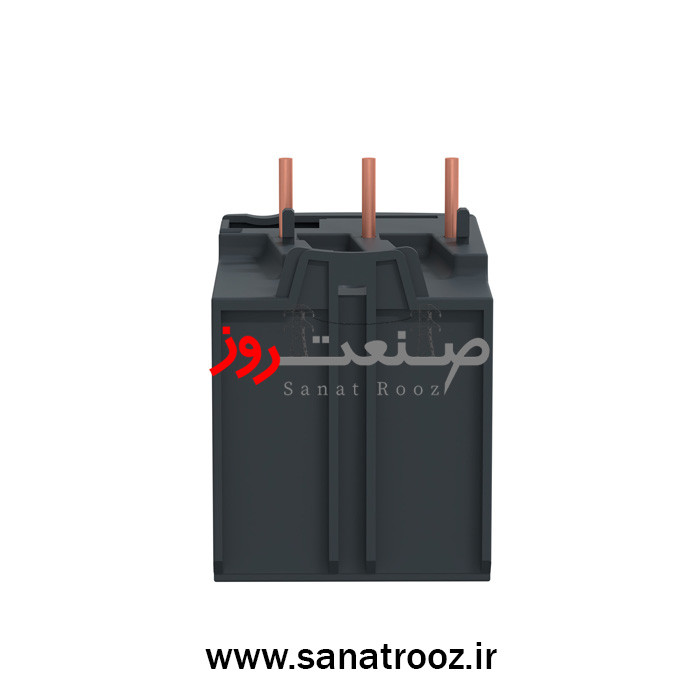

معرفی رله حرارتی LRD01
رله اضافه بار حرارتی LRD01 یکی از مدلهای کمرنج خانواده TeSys Deca ساخت اشنایدر الکتریک فرانسه است که برای موتورهای کوچک طراحی شده. این تجهیز با قرار گرفتن بهصورت سری در مسیر مدار قدرت، جریان عبوری موتور را زیر نظر دارد؛ به محض اینکه جریان از مقدار تنظیمشده فراتر برود، رله عمل کرده و با فرمان به کنتاکتور، مدار را قطع میکند تا سیمپیچ موتور دچار آسیب نشود.
ویژگیهای فنی کلیدی LRD01

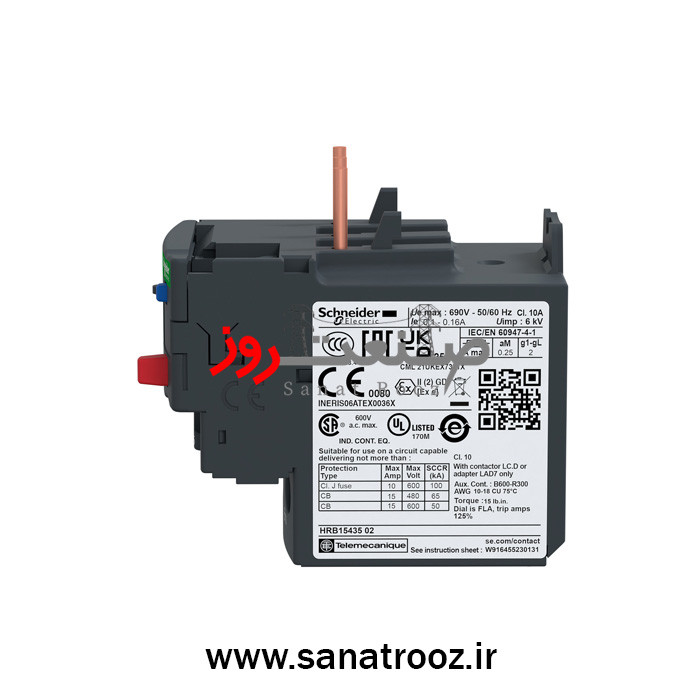

محدوده تنظیم جریان این بیمتال بین ۰.۱ تا ۰.۱۶ آمپر است و توسط ولوم روی پنل قابل تنظیم روی جریان نامی موتور است. این رله از نوع کلاس 10A بوده و با استانداردهای IEC/EN 60947-4-1 مطابقت دارد. از دیگر مشخصات آن میتوان به ولتاژ کاری ۶۹۰ ولت، تحمل ولتاژ ضربهای ۶ کیلوولت، کنتاکت کمکی 1NO+1NC جهت اعلام وضعیت خطا، درجه حفاظت IP20 و قابلیت کار در شبکههای AC و DC اشاره کرد. این مدل برای حفاظت موتورهای سهفاز با توان کمتر از ۰.۰۶ کیلووات در ۴۰۰ ولت بهینه شده است.
راهنمای نصب و کنتاکتورهای سازگار

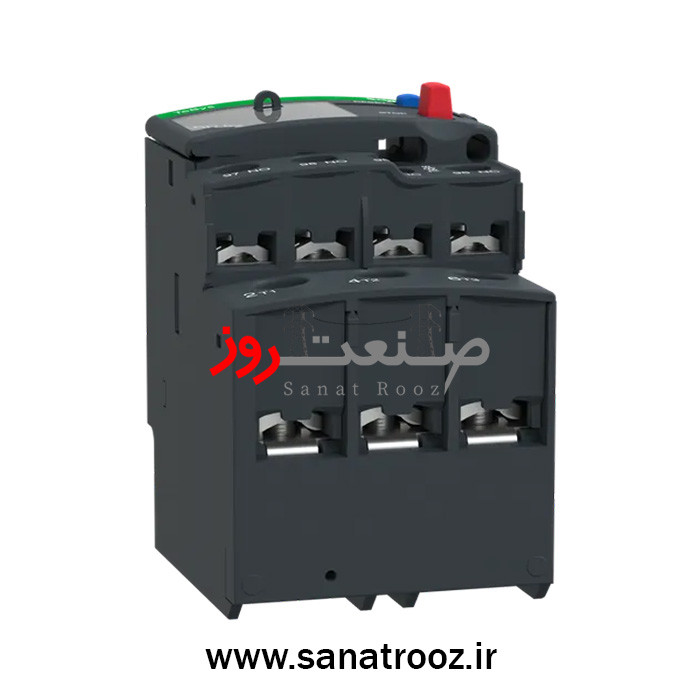

LRD01 مستقیماً به زیر کنتاکتورهای خانواده D اشنایدر متصل میشود؛ شامل مدلهای LC1D09 تا LC1D38. اتصالات از نوع پیچی با گشتاور ۱.۷ نیوتنمتر هستند. در صورت نیاز به نصب مجزا، این رله را میتوان با تجهیزات جانبی روی ریل یا صفحه نصب کرد. برای عملکرد بهینه، بهتر است سری بیمتال و کنتاکتور یکی باشند.
کجا از LRD01 استفاده کنیم؟
این رله در تابلوهای فرمان موتورهای کمتوان، پمپهای کوچک، کمپرسورها و خطوط اتوماسیون کاربرد دارد و حفاظت چندجانبهای در برابر اضافه بار، نبود تعادل فاز، قطع فاز و گرمای بیش از حد فراهم میکند. کنترل آن از طریق دکمه استوپ قرمز و ریست آبی صورت میگیرد و قابلیت انتخاب بین ریست دستی و خودکار را دارد.
چرا از صنعت روز بخریم؟
صنعت روز این بیمتال را بهصورت اورجینال و ساخت فرانسه، همراه با گارانتی ۱۸ ماهه و تضمین اصالت عرضه میکند. جهت استعلام قیمت روز و بررسی موجودی، با کارشناسان فروش ما در تماس باشید
